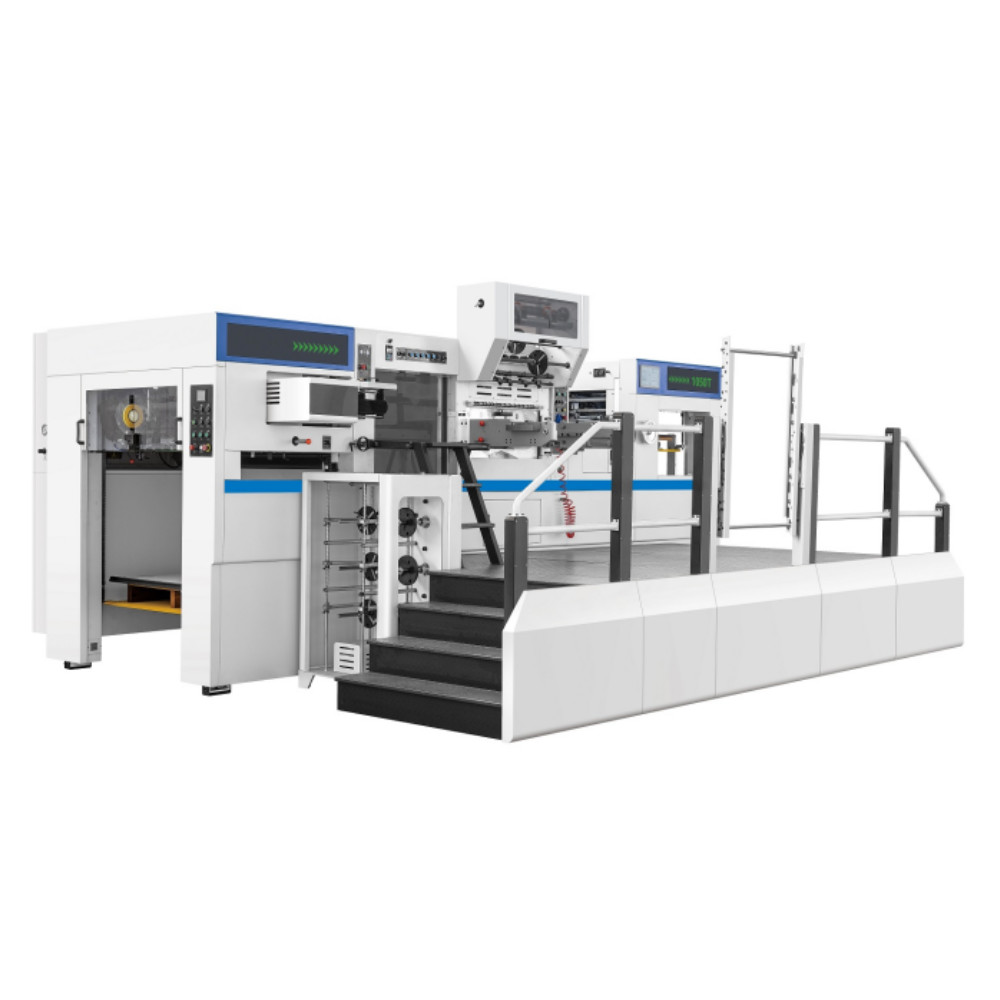

Name: PRY-1050T macchina automatica per il taglio a caldo a stampo a piatto
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-1050T
Price: 150000 USD
Availability: InStock

PRY-1050T Macchina di taglio automatico a stampo piatto

Caratteristiche

1La stampa a piattaforma è azionata dal motore principale Taiwan TECO con inverter Panasonic;il funzionamento della macchina completa è controllato da un sistema di controllo centralizzato PLC che può esaminare automaticamente lo stato di lavoro e testare lo stato insolito e registrare le condizioni di lavoro.Secondo lo standard europeo di sicurezza,progettiamo in modo ragionevole per rendere l'operabilità e la sicurezza una combinazione perfetta.
2.Sistema di allarme avanzato di avvio ricorderà l'operatore di lasciare l'area non sicura. rilevando automaticamente l'intero processo, se malfunzionamento, non carta o carta bloccata,la frizione pneumatica si separerà e si fermerà automaticamente riducendo così lo spreco di carta, proteggere il personale e le attrezzature.
3.Elaborare dispositivi pre-impilati e dispositivi non-stop di alimentazione e distribuzione della carta riducono il tempo di impilazione, migliorano l'efficienza della macchina e aumentano il reddito.
4.Componenti elettrici e pneumatici europei, giapponesi e taiwanesi selezionati migliorano la stabilità della macchina e riducono la frequenza di inattività.
5Il quadro principale e la base adottano ferro di grafite sferoidale di alta resistenza QT500-7, che viene elaborato con precisione dal centro di controllo numerico.garantire che la macchina funzioni in modo stabile per lungo tempo sotto grande pressioneI nuclei della macchina per la stampa a piattaforma, quali l'albero motore, il motore, sono tutti acciai legati di alta qualità importati, che vengono trattati mediante raffreddamento e temperatura ad alta temperatura con una lunga durata di funzionamento.
6.Il sistema di lubrificazione delle parti principali è dotato di un dispositivo di visualizzazione della pressione dell'olio e di un dispositivo di allarme per la pressione insufficiente dell'olio e dell'aria.
7.Fornire una formazione tecnica completa e a lungo termine, oltre a pronte manutenzioni gratuite per un anno, garantisce ai nostri clienti di poter padroneggiare pienamente la tecnologia di produzione delle nostre attrezzature.La nostra macchina ha un design perfetto...installazione accurata, alta stabilità, alta sicurezza, basso rumore.

Parametri tecnici

PRY-1050T macchina automatica per il taglio a stampo
Dimensione massima del foglio	1050 × 750 mm
Dimensione minima del foglio	400 × 350 mm
Dimensioni massime per il taglio a stampo	1040 × 720 mm
Dimensione massima del timbro	1030 × 720 mm
Dimensione della caccia interna	1080 × 745 mm
Dimensione della piastra di taglio a stampo	1050 × 730 mm
Spessore della piastra di rivestimento	7 mm o 5+2 mm
Larghezza trasversale del foglio	15 ~ 720 mm
Larghezza longitudinale del foglio	15 ~ 1030 mm
Diametro della lamina	Φ 250 mm
Diametro interno del nucleo della bobina di foglio	25 mm (1 ′′) o 76 mm (3 ′′)
Fabbricazione a base di acciaio	2 pezzi
Canali di alimentazione longitudinali	3 pezzi
Zona di riscaldamento	12 pezzi
Intervallo di temperatura	50 ~ 199 °C
Altezza della pila di alimentazione	1550 mm
Altezza della pila di consegna	1500 mm
Distribuzione delle risorse	Cartone: 0,1 ~ 2 mm
	Carta ondulata: < 4 mm
	Foglio di plastica: 0,2 ~ 1 mm
Accuratezza del taglio a stampo	≤ ± 0,1 mm
Precisione di timbraggio	≤ ± 0,125 mm
Max. pressione	300 T
Max. velocità della macchina	7500 S/H
Velocità massima di stampaggio	6000 S/H
Margine minimo di presa	7 mm
Fornitura di aria	00,6 ~ 0,7 Mpa, 0,36 m3/min
Requisito di potenza	3 fasi 380V 50Hz
Potenza del motore principale	11 kw
Potenza di riscaldamento	24 kw
Potenza totale	60 kw
Peso totale della macchina	20 T
Dimensione complessiva [L (+ Pre-Stacking) × W(+ Piattaforma) × H]	5600(+1430) × 2100(+2000) × 2800 mm

Configurazione

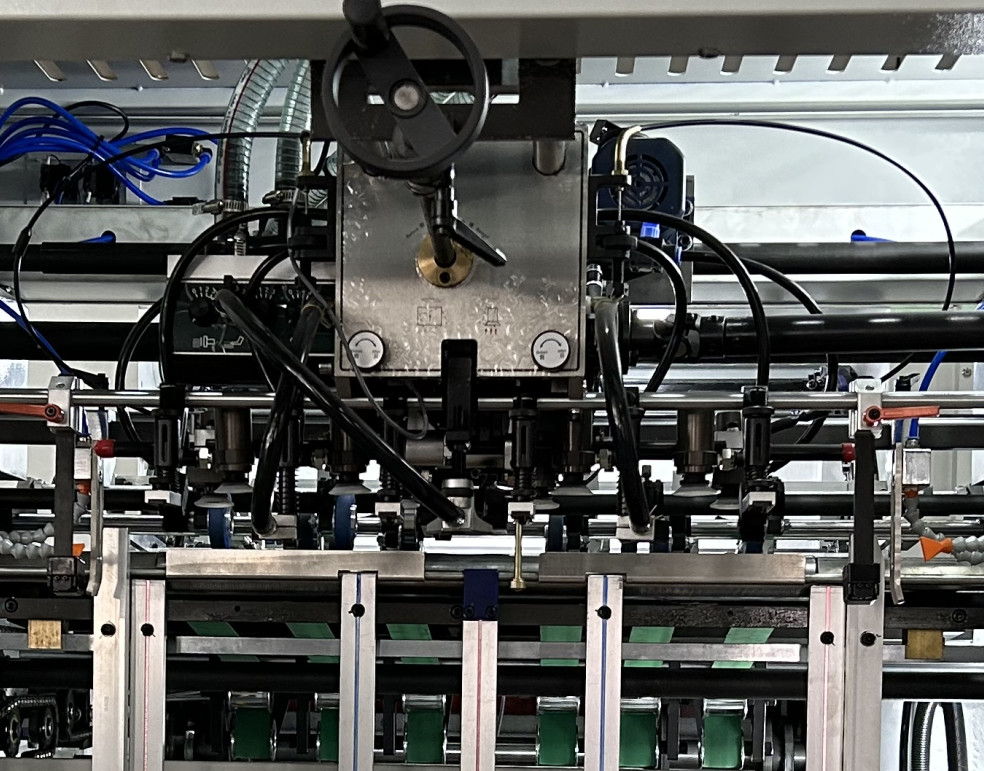

Sezione di alimentazione della carta:Tavola di alimentazione e di trasporto

1La piastra di parete dell'alimentatore è in ghisa, che è più stabile durante il funzionamento ad alta velocità.
2.Testa di alimentazione di precisione (pompa a vuoto Becker) con soffiatore a doppio lato:adatta sia per cartone che per cartone ondulato.Contiene 4 ugelli di aspirazione e 4 ugelli di alimentazione,e l'angolo e l'altezza degli ugelli possono essere regolati per adattarsi alle diverse forme di carta.
3.Testa di alimentazione (in avanti / indietro) l'allineamento della pila (sinistra / destra) può essere regolato dal motore, basta premere i pulsanti per regolare.
4- Detettore elettromeccanico a doppia lamina.
5.Il tavolo trasportatore di tipo pendente con rulli di stampa PU antiusura e le ruote a spazzola è molto più adatto per l'alimentazione di carta sottile in condizioni di funzionamento ad alta velocità.
6.Doppia disposizione laterale (tirare e spingere) e quella anteriore garantiscono la precisione della posizione del foglio.
7.funzione di rilevamento della carta distorsa e della carta accumulata e funzione di arresto automatico: quando i sensori rilevano che la carta è distorsa o accumulata prima di essere consegnata alla sezione di stampa a piastre,la macchina si arresta.
8.dispositivo di tampone pneumatico a nastro trasportatore: quando si utilizza ad alta velocità, aiuta la carta ad essere trasportata senza intoppi dalla nastro di alimentazione.
9.La struttura di alimentazione della carta senza sosta e il pallet pre-imballato a rotaia guida migliorano notevolmente l'efficienza.

Sezione stampa Platen

1.Il corpo principale adotta ferro duttile QT500 ad alta resistenza con processo di fusione speciale.Il ciglio di ferro in lega Ni-Cr-Mo con trattamento speciale di processo artigianale e vermi e attrezzature super resistenti all'usura.
2.Il motore automatico ad alta pressione con filtro e ventilatore di raffreddamento ricicla l'olio per lubrificare le parti principali della trasmissione (albero motore, vermi e ingranaggi).E la pompa d'olio automatica lubrifica tutte le parti necessarie (ingranaggio- Le catene, ecc.)
3.Il grande volante con la frizione pneumatica garantisce un'elevata precisione quando la macchina è in funzione ad alta velocità.
4.Sistema automatico di regolazione della pressione del taglio a stampo, l'operatore ha solo bisogno di impostare il valore sul touch screen per regolare la pressione.
5.Disegno adatto all'uomo per la modifica della matrice e della piastra di rivestimento (acciaio manganese,HRC50-53).
6Indicatore a camme ad alta precisione con limitatore di coppia e cintura sincrona per controllare le barre della pinza per consegnare carta in posizione precisa in modo stabile in alta velocità.
7.Griffe ad alta resistenza in lega di Ti-Al e catene resistenti all'usura per la barra della pinza.

Unità di stampaggio in foglio

1.PC tablet industriali, input touch screen, ottimizzazione automatica dei programmi, risparmio di fogli.
2.Adotta un sistema di controllo servomotore per stampare, alimentare e raccogliere con precisione il foglio.
3.temperatura di impostazione separata di 12 area di riscaldamento, controllo termostatico.
4.Sistema elettronico di controllo della pressione, durante la stampa a caldo, se non c'è carta, non c'è pressione.
5La piastra di favo di miele resistente al calore è realizzata con un materiale speciale.
6.Il meccanismo di alimentazione del tipo cassetto migliora l'efficienza e garantisce la sicurezza.
7Dispositivo di soffiatura separata per fogli di alluminio transversale e longitudinale e sistema di rilevamento della rottura del foglio.
8- Dispositivo di riciclaggio separato e scatola di riciclaggio.
9.piatto di pannocchia (facoltativo).
10. supporto extra a piastra (facoltativo).

Sezione di distribuzione cartacea

1Dispositivo di allineamento automatico, soffiatore d'aria regolabile e spazzola garantiscono che la pila di carta sia in buone condizioni, non importa se la carta è spessa o sottile.
2Dispositivo di prevenzione del sovraccarico: il foglio viene spostato verso l'alto con la barra di presa; il sensore di rilevamento viene attivato e la macchina si ferma.
3.Il dispositivo automatico di distribuzione della carta senza sosta è controllato da un motore; basta premere un pulsante per azionarlo.
4- Dispositivo di inserimento di etichette (1 set) per registrare la quantità di fogli.

Casella elettrica e sistema di controllo

1.I comandi dell'interfaccia sono integrati e numerosi comandi degli interruttori elettrici sono impostati sullo schermo di funzionamento, che è facile da usare e da comprendere.
2Il sistema di controllo centralizzato PLC può esaminare automaticamente lo stato di funzionamento e testare lo stato insolito nonché registrare le condizioni di lavoro.
3.Funzione di diagnosi del problema sullo schermo tattile, se si verificano problemi, si può controllare lo schermo tattile per trovarlo.
4.cinese,inglese o qualsiasi altra lingua (facoltativo) sullo schermo touch.
5I componenti elettrici e il circuito elettrico sono conformi alla norma di sicurezza europea-americana.

Applicazioni

La macchina automatica di stampaggio a caldo e taglio a stampo PRY-T è utilizzata per stampare a caldo e tagliare a stampo varie carte, cartoni, cartoni ondulati, fogli di plastica (come PVC, PP), con funzione di stampaggio a caldo di fogli,Taglio a stampo e rifinitura e incisione.Adotta un motore server per controllare la stampatura, l'alimentazione e la raccolta del foglio.Il sistema di controllo della temperatura dispone di 8 aree di riscaldamento, impostazione della temperatura separatamente e controllo termostatico.

D1.Sei un fabbricante o una società commerciale?

R: Il nostro ufficio di Shanghai si occupa principalmente di esportazioni. Abbiamo la nostra fabbrica a Wenzhou, nella provincia dello Zhejiang.

Q2.Qual è la garanzia della macchina?

A:Un anno.Dopo la garanzia, forniamo ancora supporto tecnico all'acquirente a basso costo.

Q3.Qual è il tempo di produzione durante l'ordine?

R: Normalmente circa 10-20 giorni.

Q4.Qual è il tempo di consegna?

A: 15-30 giorni dopo il deposito.

D5.La sua azienda può gestire la spedizione per i clienti?

R: Sì, basta darci il porto di destinazione o il cantiere dei container.

D.6.L'imballaggio è resistente?

R:Sì.Adotta imballaggi a prova di umidità e a prova di urti adatti al trasporto su strada a lunga distanza e a vari tipi di condizioni meteorologiche.È incluso un insieme completo di manuali di manutenzione e di esercizio.

Q7.Che dire dell'installazione e della formazione della macchina?

A:1) Forniamo formazione gratuita nella nostra fabbrica; 2) Possiamo inviare tecnici (ingegneri) alla vostra fabbrica per l'installazione e la formazione.più ogni tecnico addebita USD100/giorno.

D.8.Avete macchine in magazzino?

R: Per il modello standard, abbiamo una grande quantità in magazzino. Per il modello speciale, abbiamo bisogno di 20-30 giorni per produrlo per voi.

Q9.Come si può garantire la qualità delle macchine?

A: Ogni macchina verrà testata almeno 24 ore prima della consegna per assicurare la qualità. E durante la garanzia, daremo pezzi di ricambio gratuitamente se la macchina ha qualche problema.

Q10.Ispeziona le macchine o le prova prima di imballarle?

A:Certo che lo facciamo. Abbiamo il dipartimento QC per debug la macchina prima di imballare. Se si desidera utilizzare materiale specifico per fare il test, è necessario pagare il costo del materiale.

Q11.Qual è il termine di pagamento?

A:T/T 30% in anticipo, il saldo deve essere pagato prima della consegna. Accettiamo anche il pagamento tramite West Union o L/C a vista.

Q12.Accettate visite in fabbrica?

R: Benvenuti alla vostra visita.

Q13. Da quanti anni si occupa di stampa?

R: La società di Shanghai dal 2008, la fabbrica ha più di 25 anni.

Q14. Quanti clienti ha?

R:Abbiamo venduto le nostre macchine in circa 60 paesi.Abbiamo agenti in Sudafrica, Marocco e Italia.

Prodotto Tag:

Luogo di origine:	Cina
Marca:	PRINTYOUNG
Certificazione:	CE
Numero di modello:	PRY-1050T

Quantità di ordine minimo:	1 set
Prezzo:	US 150000 Set
Imballaggi particolari:	Adotta imballaggi a prova di umidità e a prova di urti adatti al trasporto su strada a lunga distanz
Tempi di consegna:	90 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	10 set/set al mese

Dimensione massima del foglio:	1050 × 750 mm	Dimensione minima del foglio:	400 × 350 mm
Max. Die-Cutting Size:	1040 × 720 mm	Dimensione massima del timbro:	1030 × 720 mm
Dimensioni dell'inseguimento interno:	1080 × 745 mm	Dimensione tagliante del piatto:	1050 × 730 mm
Spessore della piastra di rivestimento:	7 mm o 5+2 mm	Larghezza trasversale del foglio:	15 ~ 720 mm
Larghezza longitudinale del foglio:	15 ~ 1030 mm	Diametro massimo della stagnola:	Φ 250 mm
Diametro interno del nucleo della bobina di foglio:	25 mm (1 ′′) o 76 mm (3 ′′)	Fabbricazione a base di acciaio:	2 pezzi
Canali di alimentazione longitudinali:	3 pezzi	Zona di riscaldamento:	12 pezzi
Intervallo di temperatura:	50 ~ 199 °C	Altezza d'alimentazione del mucchio:	1550 millimetri
Altezza del mucchio di consegna:	1500 mm	Accuratezza del taglio a stampo:	≤ ± 0,1 mm
Precisione di timbraggio:	≤ ± 0,125 mm	Max. pressione:	300 tonnellate
Max. Machine Speed:	7500 SPEDENDO E TRATTANDO	Max. Stamping Speed:	6000 S/h
Margine di pinza di presa minimo:	7 mm	Fornitura di aria:	00,6 ~ 0,7 Mpa, 0,36 m3/min
Requisito di potenza:	3 fasi 380V 50Hz	Potenza del motore principale:	11 chilowatt
Potenza di riscaldamento:	24 kW	Potenza totale:	60 kW
Peso totale della macchina:	20 T	Dimensione complessiva L (+ Pre-Stacking) × W ((+ Piattaforma) × H:	5600(+1430) × 2100(+2000) × 2800 mm
