Name: PRYWJ100-1800 3 strati di riscaldamento a vapore di cartone ondulato
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRYWJ100-1800
Price: 198000 USD
Availability: InStock

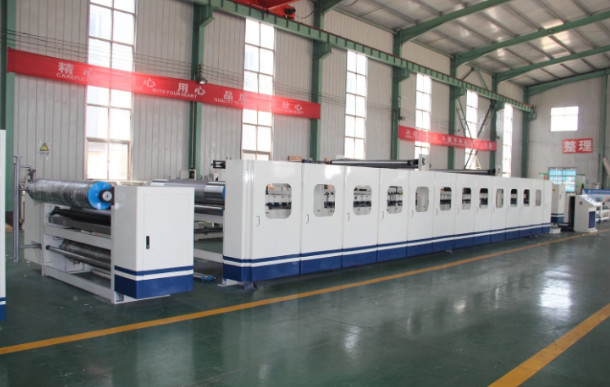

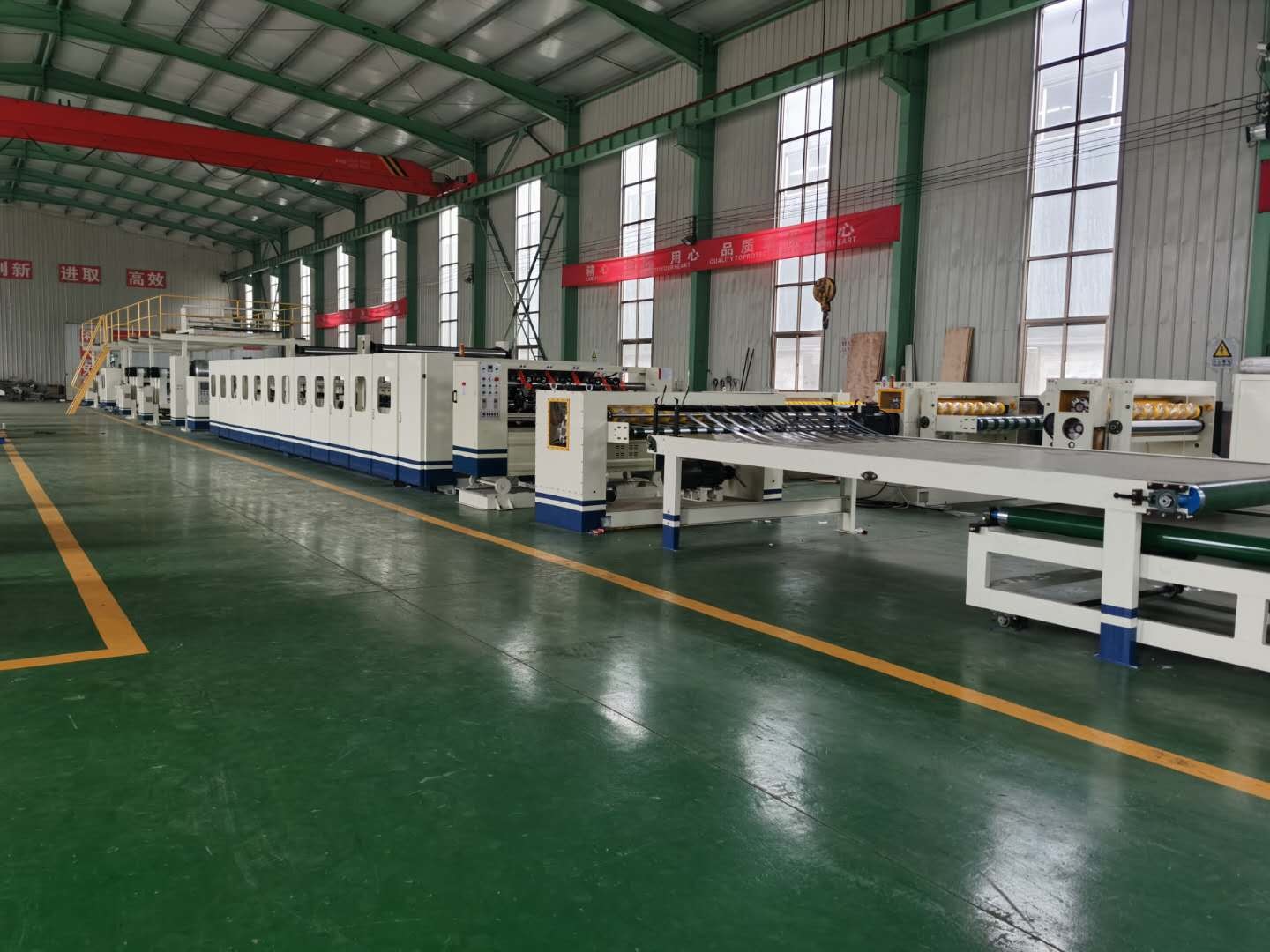

PRYWJ100-1800 Linea di produzione di cartone ondulato

Parametri tecnici

PRYWJ100-1800 Linea di produzione di cartone ondulato
Velocità di progettazione	100 metri/min
Velocità economica	40 ~ 60 m/min per cartoni a cinque strati
Larghezza di lavoro	500~1800mm
Grado della carta base	≥B
Tasso di acqua della carta di base	11%±1%
Carta di superficie	150~200 g/m2
Carta centrale	150~200 g/m2
Carta ondulata	105~180 g/m2
Quantità di vapore	2500 ~ 3200 kg/ora
Massimo. Pressione	1,6 MPa
Pressione abituale	0,98 ~ 1,12 MPa
Lunghezza della linea di produzione	45 metri
Larghezza linea di produzione	6 m

Stile operativo del supporto carta base	Elettricamente tipo meccanico
Dia. di carta per clip	Φ350mm ~ Φ1400mm
Massimo. Peso di un lato	1500 chilogrammi
Pressione di esercizio dell'alimentazione pneumatica	0,6 ~ 0,9MPa
Potenza totale	5,2 kW

*La struttura simmetrica può essere installata con due pacchi di carta base contemporaneamente utilizzati per cambiare la carta senza interruzioni.
*Questa macchina adotta il driver elettrico per completare il sollevamento verso l'alto o verso il basso, il serraggio, l'allentamento e il centraggio della carta di base.
*Questa macchina adotta il regolatore di tensione pneumatico per regolare la forza di trazione della carta di base.
*Il capo della clip adotta lo stile di espansione.
*Il controllo della tensione adotta la frenatura pneumatica, che può anche essere controllata in linea insieme alla giuntatrice della carta.

Carrello di alimentazione carta e binario a terra

*La carta base viene alimentata in posizione operativa, in modo comodo e flessibile.
*Tutto il binario è interrato e la struttura principale è saldata tramite canale 12#, solida e durevole.
*Due carrelli di alimentazione carta vengono utilizzati per alimentare la carta da due lati.

SF-280D Faccia singola

*La guida della carta adotta l'assorbimento del vento, mantenendo la stabilità delle scanalature in condizioni di alta velocità.
*La carta ondulata viene adsorbita sul rullo ondulato centrale per formare una zona di pressione negativa di 180° e quindi per completare il rotolamento dell'ondulazione attraverso la scatola del vuoto tramite ventola.
*La larghezza della fessura di aspirazione del rullo ondulato inferiore non è superiore a 2,6 mm, in grado di ridurre il segno della striscia sul cartone ondulato su un lato.
*La parte di trasmissione adotta la trasmissione congiunta universale e separa la fonte di vibrazione, il che rende la manutenibilità più elevata, la trasmissione più stabile e il funzionamento più affidabile.
*L'involucro del riduttore adotta la lubrificazione a bagno d'olio e la trasmissione a ingranaggi chiusi, riducendo le vibrazioni della macchina.
*Questa macchina adotta l'alimentazione della colla a ciclo automatico e l'alimentazione e il ritorno della colla a controllo pneumatico, che la rendono caratterizzata da un effetto tampone.
*La superficie del rullo colla è trattata con una speciale scheggiatura e cromatura.
*I rulli ondulati superiore e inferiore sono realizzati in acciaio legato di alta qualità 48CrMo. Dopo il trattamento termico, la rigidità è HRC58-62. La superficie è rettificata e cromata.
*Profilo flauto: a scelta del cliente.
*Rullo ondulato superiore e inferiore: Φ280mm, acciaio legato 48CrMo
*Rullo di pressione: Φ290 mm, tubo in acciaio senza saldatura 45#, temprato
*Rullo colla: Φ240mm, tubo in acciaio senza saldatura 45#, superficie trattata con speciale intaccatura della rete e cromatura
*Rullo raschiatore colla: Φ120mm, tubo in acciaio senza saldatura 20#, luogo di origine: Chengdu
* Rullo di preriscaldamento: Φ320mm, acciaio Jigang 20G, spessore della parete: 16mm

TO-B sul ponte

In anticipo	Φ 135 mm
Indietro	Φ 135 mm
Rullo attivo	Φ 135 mm
Rullo condotto	Φ 135 mm
Rullo di tensione	Φ 85 mm
Rullo di sollevamento	Φ 85 mm
Rullo principale di assorbimento della carta	Φ 85 mm

*Il cartone ondulato su un lato fabbricato da single facer dovrà essere trasmesso al freno di tensione o al freno di aspirazione per essere utilizzato dal successivo sistema di trasmissione del cavalcavia tramite nastro trasportatore.
*L'adozione di un dispositivo di avvolgimento dell'aspirazione, l'uso di cartone per adsorbimento del vuoto con ventola centrifuga a conversione di frequenza ad alta pressione, correzione elettrica, per garantire che il cartone aderisca saldamente e si livelli.
*Due gruppi di pannelli operativi sono installati e controllati dall'impianto elettrico, che può essere regolato dentro o fuori dal ponte.
*Trattore che utilizza la trasmissione a catena dentata e la sincronizzazione della macchina singola, la trazione del cartone ondulato su un lato verso il ponte, l'accumulo della velocità di trasporto è lenta, formando così una forma d'onda, per avere cartone ondulato su un solo lato per cambiare velocità per compensare la produzione linea richiesta.
*Questa macchina è dotata di un supporto di alimentazione della carta, che adotta un dispositivo di pendenza a doppia trasmissione. La velocità di impilamento è leggermente bassa, in grado di formare sovrapposizioni di forme d'onda e raggiungere lo scopo di immagazzinare cartoni ondulati a faccia singola.

Preriscaldatore PH-B-600 e preriscaldatore a doppio rullo

*Ogni superficie del rullo è trattata con fresatura precisa e cromatura, gloriosa e durevole.
*La regolazione elettrica degli angoli di avvolgimento garantisce la regolazione dell'area di preriscaldamento della carta entro un intervallo di 300°.
*La regolazione elettrica degli angoli di avvolgimento è adatta a diversi tipi di carta e a diverse velocità del carrello.
*Il rullo del preriscaldatore è prodotto professionalmente ed è conforme agli standard di sicurezza nazionali dei recipienti a pressione.
*Il rullo di preriscaldamento e il rullo guida carta sono trattati con placcatura elettrica.

Macchina per incollare TJ

Dia. Di Rullo di preriscaldamento	320 mm
Spessore della parete	20 mm
Dia. del rullo principale della carta	135 mm
Spessore della parete	15 mm
Dia. del rullo di colla	240 mm
Spessore della parete	30 mm
Dia. del rullo per colla uniforme	Acciaio tondo da 130 mm, 45#

*Questa macchina adotta una trasmissione del motore indipendente e un controllo a frequenza variabile.

*La superficie del rullo colla è trattata con una speciale scheggiatura e cromatura, mentre la superficie del rullo raschiacolla e del rullo zavorra è trattata con cromatura dopo la fresatura esatta.

*Questa macchina adotta il sistema a doppio rullo pressa carta e il funzionamento pneumatico, comodo e flessibile.

*L'alimentazione della colla con ciclo automatico può impedire il deposito della colla.

*Questa macchina è abbinata al sistema di preriscaldamento, che può accelerare lo stampaggio della colla.

Macchina a doppia faccia DF-C

Dimensioni del contorno delle piastre riscaldanti	2180600135mm
Materiale	Acciaio 20G del gruppo Jigang
Elaborazione	Superficie ben levigata
Stile congiunto	Forma a croce a piastra singola
Controllo della temperatura	Controllo della temperatura multigruppo
Stile di pressione	Rulli di pressione intensiva
Rullo di pressione	Φ 70 mm, acciaio massiccio 45#
Rullo portante	Φ 70 mm, acciaio massiccio 45#
Rullo di guida principale	superiore: Φ 600 mm, inferiore: Φ 520 mm
Rullo azionato da cinghia lunga e corta	Φ 320 millimetri, acciaio 20#
Rullo di regolazione della cinghia lunga e corta	Φ 215 millimetri, acciaio 20#
Rullo porta cinghia anteriore e posteriore	Φ 100 mm, acciaio 20#
Rullo di filtraggio manuale	Φ 100 mm, acciaio 20#

*L'intera macchina adotta una struttura in acciaio a canale largo ad alta intensità, solida, stabile, bella e adatta alla corsa ad alta velocità.
*Le piastre riscaldanti sono fabbricate professionalmente e sono conformi agli standard di sicurezza nazionali dei recipienti a pressione. Le piastre riscaldanti da 600 mm e la struttura interna del flusso d'aria a forma di S migliorano il rapporto di utilizzo del vapore. Le barre multiple in acciaio saldate mantengono la piastra riscaldante indeformabile per sempre.
*La struttura di pressatura intensiva a rulli viene fornita per garantire che il cartone aderisca saldamente e abbia una forma uniforme.
*L'ingresso e l'uscita del vapore della tubazione sono a forma di S, mantenendo stabile ed equilibrata la temperatura delle piastre riscaldanti.
*Le parti delle piastre riscaldanti controllano separatamente la temperatura, adatta alla regolazione della velocità del carrello.
*Il rullo pesante della parte riscaldante adotta il sollevamento interamente idraulico, su-giù stabile, sicuro e affidabile.
*La cinghia di cotone superiore è dotata di 1 set di sistemi di correzione della deflessione automatica e 1 set di sistemi manuali, nonché di 1 set di dispositivi pneumatici e 1 set di dispositivi di deformazione manuale. La cinghia di cotone inferiore è dotata di sistema di regolazione della deformazione e sinistra-destra .
*La parte motrice adotta gomma indossabile con rete di grande diametro, in grado di ridurre la possibilità di slittamento della cinghia e migliorare la stabilità operativa dell'attrezzatura.
*Questa macchina adotta la guida indipendente della scatola del riduttore e la trasmissione ad ingranaggi a bagno d'olio chiusa, producendo poco rumore.

Macchina da taglio a lama sottile BFY

minimo Larghezza di taglio	140 mm
Movimento sinistro o destro della macchina da taglio completa	±90 mm
Pressione dell'aria di lavoro	0,6 ~ 0,9MPa
Umidità relativa	20% ~ 90%
Temperatura	5~50℃

*Adottare il famoso convertitore di frequenza variabile del motore e mantenere lo stesso passo della linea di produzione con alta precisione.
*Il sistema di fresatura automatica può raggiungere lo scopo di fresatura delle lame senza interruzioni durante il processo di produzione. Il sistema di fresatura può anche impostare in qualsiasi momento la lunghezza dell'intervallo e il tempo di macinazione in base ai materiali o alla situazione di rifilatura.
*La lama di alta qualità da 1,2 mm taglia il cartone ad alta velocità, garantendo un tagliente liscio, la scanalatura non deformabile, bella e conveniente per la stampa di cartone in versione completa.

Macchina da taglio NC SC-B100

Parametri tecnici
*Velocità di taglio: 120 m/min
*Lunghezza del taglio della carta: 500-9999 mm
*Precisione del taglio della carta: ±1 mm (a velocità costante)
*Cartone: carta base <360 g/m2, carta interna <200 g/m2
Spessore: 3-14 mm, tasso d'acqua <10%
min. larghezza: 1000 mm, angolarità: <30 mm
*Umidità relativa: 20%-90%
*Temperatura relativa: 5℃-50℃
*Pressione della fonte d'aria: 0,6-9 MPa
*Albero taglierina: superiore: Φ188 mm, inferiore: Φ188 mm
*Rullo principale della carta: parte anteriore superiore: Φ165 mm (ingranaggio solare), parte anteriore inferiore: Φ120 mm
parte superiore della schiena: Φ165 mm (ingranaggio solare), parte inferiore della schiena: Φ120 mm
Caratteristiche strutturali
*Progettazione strutturale speciale: pannello di rivestimento e base della macchina ad alta intensità, finestra trasparente su entrambi i lati del pannello di rivestimento, comodo per l'esame e la manutenzione.
*Il sistema di trasmissione adotta la lubrificazione a ciclo automatico della pompa dell'olio per garantire la precisione della trasmissione.
*Adozione di ingranaggi di macinazione ad alta precisione ed elevata rigidità con tolleranza alla carta ad alta velocità e lunga durata per garantire l'ingranamento preciso dei punti di taglio e il cartone pulito senza sbavature.
*Il design ad alta precisione dell'albero del coltello e del telaio della taglierina garantisce un taglio regolare ad alta velocità.
*Il design speciale del cambio/sostituzione della lama garantisce un cambio della lama rapido e conveniente.
*L'intero sistema adotta un design standard CE ed è soggetto alla rigorosa misurazione del grado industriale NC per garantire la qualità, la stabilità e l'aspettativa di vita.
*La parte motrice adotta un servo AC con driver germanico e motore domestico, risposta rapida e precisa di alta qualità.
*Adozione di uno speciale design di stoccaggio per la rigenerazione dell'energia con un effetto di risparmio energetico abbastanza buono e un'elevata capacità di superare l'instabilità dell'energia nelle fabbriche.
*Il sistema possiede la funzione di rilevamento automatico, in grado di prevenire utilizzi eccezionali e danni dovuti a operazioni mancate.
*Il computer può regolare automaticamente l'accelerazione del taglio del cartone in base alle specifiche del cartone e alla velocità di produzione e monitorare automaticamente la velocità di trasmissione dei cartoni per mantenerli al passo.
*Il computer può memorizzare fino a 999 ordini e completarli automaticamente in sequenza o in base alle condizioni precedenti. Lo schermo mostra vari tipi di informazioni sulla produzione.
*Lunghezza del taglio del cartone: 500-9999 mm, precisione del taglio del cartone: ±1 mm

Impilatore RS

Parametri tecnici
*Lunghezza del foglio: 2300 mm
Caratteristiche strutturali
*Impilazione e raccolta automatica dei cartoni; uscita elettrica in orizzontale.
*I cartoni uniti verticalmente vengono trasmessi tramite nastro ad ampio raggio.
*I cartoni verranno spostati tramite interruttore quando la quantità o l'altezza dei fogli raggiunge i requisiti.

Q1.Sei un produttore o una società commerciale?

A: Il nostro ufficio di Shanghai si occupa principalmente di esportazioni.Abbiamo la nostra fabbrica a Wenzhou, nella provincia di Zhejiang.

Q2.Qual è la garanzia della macchina?

R: Un anno. Dopo la garanzia, forniamo comunque supporto tecnico all'acquirente a basso costo.

Q3.Qual è il tempo di produzione durante l'ordine?

A: Normalmente circa 10-20 giorni.

Q4.Qual è il tempo di consegna?

A: 15-30 giorni dopo il deposito.

Q5.La tua azienda può gestire la spedizione per i clienti?

A: Sì, basta darci il porto marittimo di destinazione o il deposito di container.

Q6.L'imballaggio è resistente?

R: Sì. Adotta un imballaggio a prova di umidità e antiurto, adatto al trasporto su strada a lunga distanza e a vari tipi di condizioni atmosferiche.È incluso un set completo di manuali operativi e di manutenzione.

Q7.Che ne dici dell'installazione e della formazione della macchina?

A:1) Forniamo formazione gratuita nella nostra fabbrica;2) Possiamo inviare tecnici (ingegneri) alla vostra fabbrica per l'installazione e la formazione.Dovrai pagare il biglietto aereo di andata e ritorno e l'alloggio, più ogni tecnico addebita 100 USD al giorno.

Q8. Avete macchine in magazzino?

R: Per il modello standard, abbiamo una grande quantità in magazzino.Per il modello speciale, abbiamo bisogno di 20-30 giorni per produrlo per te.

Q9.Come potete garantire la qualità delle macchine?

R: Ogni macchina verrà testata almeno 24 ore prima della consegna per garantirne la qualità.E durante la garanzia, forniremo pezzi di ricambio gratuitamente se la macchina ha qualche problema.

Q10.Ispezionate le macchine o testate il funzionamento prima dell'imballaggio?

A: Certo che lo facciamo. Abbiamo un reparto di controllo qualità per eseguire il debug della macchina prima dell'imballaggio.Se desideri utilizzare materiale specifico per eseguire il test in esecuzione, devi pagare il costo del materiale.

Q11.Qual è il termine di pagamento?

A: T/T 30% in anticipo, il saldo dovrà essere pagato prima della consegna.Accettiamo anche pagamenti tramite West Union o L/C a vista.

Q12. Accetti la visita in fabbrica?

A: Un caloroso benvenuto per la vostra visita.

Q13.Da quanti anni lavori nel campo della stampa?

A: La società di Shanghai dal 2008, la fabbrica ha più di 25 anni.

Q14.Quanti clienti hai?

R:Abbiamo venduto le nostre macchine in circa 60 paesi.Abbiamo agenti in Sud Africa, Marocco e Italia.

Prodotto Tag:

Luogo di origine:	CINESE
Marca:	PRINTYOUNG
Certificazione:	CE
Numero di modello:	PRYWJ100-1800

Quantità di ordine minimo:	1 set
Prezzo:	US 198000 Set
Imballaggi particolari:	Adotta imballaggi a prova di umidità e a prova di urti adatti al trasporto su strada a lunga distanz
Tempi di consegna:	45 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	30 set/set al mese

Velocità di progettazione:	100 m/min	Velocità economica:	40 ~ 60 m/min per il cartone a cinque strati
larghezza di lavoro:	500 ~ 1800 mm	Grado della carta di base:	≥ B
Percentuale di acqua della carta di base:	11% ± 1%	Carta di superficie:	150 ~ 200 gsm
Carta centrale:	150 ~ 200 gsm	Carta ondulata:	105 ~ 180 gsm
Quantità di vapore:	2500 ~ 3200 kg/h	Pressione massima:	1.6MPa
La normale pressione:	00,98 ~ 1,12 Mpa	Lunghezza di linea di produzione:	45 m.
Larghezza della linea di produzione:	6 m
