Name: PRY-D1224 Alta velocità Full Automatic 4 Color Flexo Printing Slotting Die Cutting Stacking Machine
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-D1224
Price: 120000 USD
Availability: InStock

PRY-D1224 Flesso-stampa a striscia di taglio a striscia

Parametri tecnici

PRY-D1224 Flesso-stampa a striscia di taglio a striscia
Modello	PRY-D1224
Larghezza interna	2400 mm
Velocità di progettazione	230 pezzi/min
Velocità di lavoro	120 ~ 180 pezzi/min
Dimensione massima di alimentazione	1200 * 2100 mm
Dimensione massima di stampa	1200 * 1900 mm
Dimensione minima di alimentazione	400 * 700 mm
Spessore del foglio di carta	2 ~ 11 mm
Topping Precise	≤ ± 0,5 mm
Taglio a stampo preciso	≤ ± 1,5 mm

Configurazione

I.Unità di alimentazione

Separazione e combinazione della macchina
La separazione e la combinazione della macchina e della piattaforma sono sottoposte a controllo elettrico con allarme aggiunto che suona consecutivamente durante il funzionamento per garantire la sicurezza dei lavoratori;
asse di trasmissione con frizione per evitare danni alla macchina causati da un errore di funzionamento;
Dispositivo di controllo pneumatico coordinato;dispositivo di protezione dei motori principali.
Sistema di alimentazione all'avanguardia
Il flusso d'aria favorisce l'alimentazione;

Il volume dell'aria può essere regolato in base alle diverse condizioni della carta di piegatura per garantire un'alimentazione agevole;
Le posizioni del deflettore laterale e del deflettore posteriore sono regolate da un comando elettrico (numerico) con regolazione manuale dell'intervallo di deflettore principale.Dispositivo pneumatico di battito è installato uno dei deflettori laterali;
Contatore di alimentazione, impostazione e indicazione della quantità di carta.
Impianto di depolverazione
Impianto di assorbimento della polvere a scarico d'aria superiore con spazzola installata sull'ingresso di scarico per eliminare le impurità sulla superficie di stampa della carta in modo da migliorare notevolmente la qualità di stampa.
Roller di alimentazione
Il diametro del rullo d'alimentazione superiore è di 86 mm con tre anelli d'alimentazione, rivestiti di cromo rigido e superficie macinata;
Il diametro del rullo di alimentazione verso il basso è di 155 mm,il tubo di acciaio senza cuciture è placcato con cromo e la superficie è macinata;
L'intervallo di alimentazione del rullo è regolato mediante comando manuale.
Sistema di zero automatico
- un sistema di controllo automatico dei movimenti dei dispositivi di alimentazione, di stampa e di inserimento;
In media,il cartone utilizza un dispositivo di zero automatico,che dopo due tentativi di stampa può essere regolato nella posizione corretta per ridurre gli sprechi di carta.

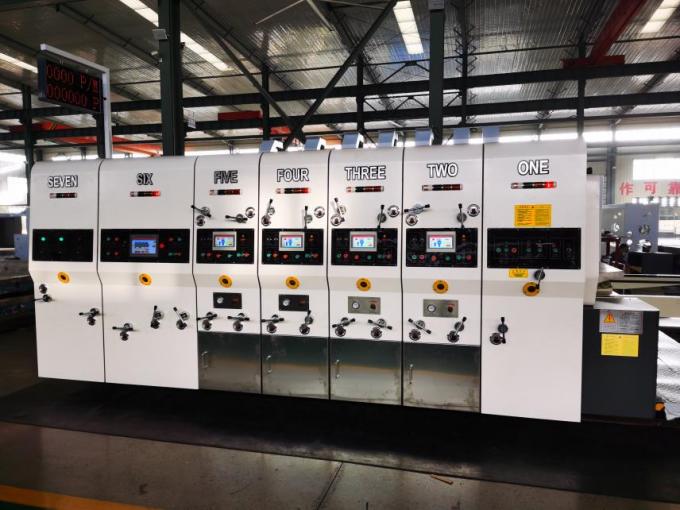

II.Unità di stampa (4 parti)

Rulli per la stampa
il diametro esterno è di ¢ 400 mm;
Il tubo di acciaio è rivestito di cromo rigido e la superficie è macinata;
Trattamento mediante rettifica della bilancia per realizzare la stabilità di marcia;
ruote a rastrello con asse fisso a piastra;
Dispositivi per il controllo delle emissioni di CO2
Modello di stampa di caricamento e scarico,controllo elettrico CW/CCW a rotolamento mediante interruttore a piedi;
Il movimento orizzontale è controllato da una regolazione numerica elettrica di 10 mm.
Impressione di un rullo di stampa
Il diametro esterno è di ¢188 mm,fatto di tubo di acciaio placcato con cromo rigido e superficie macinata;
Trattamento mediante rettifica della bilancia per realizzare la stabilità di marcia;
Intervallo tra il rullo della stampante e il rullo a pressione regolato con comando manuale.
Roller di alimentazione
Valvole superiore:tubo di acciaio di spessore di diametro esterno di ¢86 mm dotato di tre anelli di alimentazione;
In caso di utilizzazione di un prodotto di cui all'allegato I, paragrafo 1, del regolamento (CE) n. 765/2008, il fabbricante deve essere autorizzato ad utilizzare il prodotto di cui all'allegato I, paragrafo 2, del regolamento (CE) n. 765/2008.
L'intervallo di alimentazione del rullo è regolato mediante comando manuale (o elettrico).

Roller ceramici di anilox (4 gruppi)

Superficie di tubi di acciaio senza cuciture di alta qualità, con parete spessa, ricoperta di macinazione in ceramica, incisione laser anilox;
Trattato con correzione di equilibrio,corre in modo regolare e regolare;
Stampa di reti di rulli in ceramica tipo sei angolo aperto tipo,non facile da incollare,facile da mantenere.Linea di rete di rulli in ceramica 650-700;
La stampa a rulli in ceramica e' piu' raffinata della stampa a rulli in acciaio, resistente all'usura, lunga durata.
dispositivo di sollevamento automatico a pressione d'aria per il sistema di alimentazione in cartone;
Il rullo di tipo cuneo che sovrastano la frizione, inchiostro, lavaggio inchiostro molto conveniente.

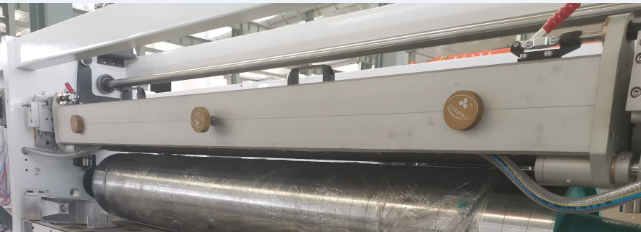

Sistema di inchiostro automatico Doctor Blade chiuso (4 gruppo)

L'impiego della potenza di una pompa pneumatica nella cavità della lama medica per il recupero diretto,per ottenere un recupero rapido,per una pulizia più efficiente;
Un'installazione unica della lama del medico, una lama di sostituzione conveniente, un posizionamento preciso, per mantenere il miglior effetto di inchiostro della lama;
Posizionamento pneumatico, compensazione automatica dell'usura del coltello medico;
Polymer, cambio lame, scelta del cliente;
Il posizionamento, lo smontaggio e la sostituzione della lama sono più convenienti con il tipo di serratura meccanica;
L'impiego di inchiostro a doppio blocco,in modo che l'inchiostro non perduto per diventare possibile,lontano dalle perdite di problemi di inchiostro.

Struttura di regolazione di fase
Struttura degli ingranaggi planetari;
La fase di stampa adotta PLC, controllo touch screen e regolazione elettrica di inverter numerico di 360°;
Riposizionamento automatico dopo il lavaggio del modello di stampa durante la processione di stampa.
Circolazione dell'inchiostro ad acqua
La pompa a diaframma pneumatica consente un approvvigionamento stabile di inchiostro e un semplice funzionamento e manutenzione;
Lo schermo filtro olio può filtrare le impurità.
Fasi di fissazione della stampa
struttura del freno cilindrico;
Durante la fase di separazione e combinazione della macchina o di regolazione, la struttura del freno limita il funzionamento della macchina per mantenere la posizione degli ingranaggi invariata.

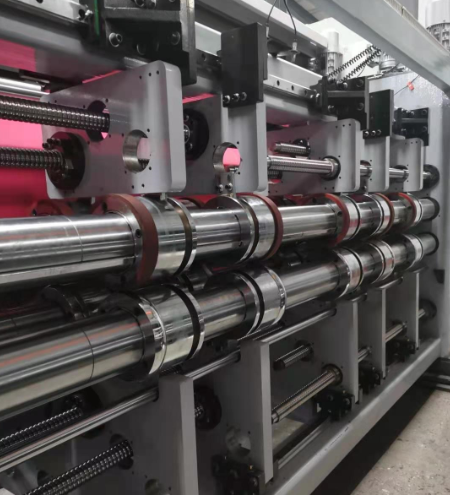

III.Unità di scartiamento

Dispositivo di crepe
Sistemi di rivestimento di piastre, con una superficie cromata rigida, con movimento stabile;
trattati con rettifica di bilancia per realizzare un funzionamento stabile;
Il quadrante dell'intervallo del rullo di piegatura esegue la regolazione manuale (PLC) in un intervallo regolabile da 0 a 12 mm.
Struttura di regolazione orizzontale del supporto del coltello
diametro dell'asse placcato con cromo rigido e superficie macinata con movimento stabile;
La larghezza della fessura raggiunge i 14 mm;
Il coltello di stagnazione in acciaio legato, macinato in forma di ingranaggio dopo trattamento termico, presenta un'eccellente rigidità e resistenza.
Il coltello di taglio a doppia lama in acciaio legato, dopo un trattamento termico con un bordo affilato, può ottenere un'elevata precisione;
Il coltello a forma di arco rende la fessura del cartone pulito e bello;
Il supporto del coltello e la posizione orizzontale del rullo di piegatura sono controllati dal PLC;
8 Struttura di barre a vite per garantire un movimento orizzontale preciso.
Struttura di regolazione della fase di inserimento
Struttura degli ingranaggi planetari;
La fase di slottazione adotta PLC, controllo touch screen e regolazione numerica elettrica a 360°;
Interruttore di controllo operativo
Il pannello di controllo è dotato di un touch screen di 10 pollici, in grado di controllare le unità di alimentazione, stampa e slot con un'operazione conveniente.

IV.Unità di taglio a stampo (può scegliere di attaccare un dispositivo di taglio)

Roller di taglio a stampo
Prodotto in acciaio da stampaggio e rivestito di cromo rigido e superficie macinata;
trattati con rettifica dell'equilibrio per migliorare la stabilità di marcia;
L'intervallo di vite fisso sul taglia strisce è di 100 mm;
L'altezza di taglio della matrice adatta è di 25,4 mm;
Rulli di cuscino
Il materiale di stampaggio in acciaio è rivestito di cromo rigido e la superficie è macinata;
La rettifica dell'equilibrio migliora la stabilità di marcia;
regolazione manuale dell'intervallo con un rullo a taglio a stampo;
Spessore del cuscino raggiunge i 9 mm, larghezza 250 mm;
Dispositivo di movimento meccanico con una distanza di movimento orizzontale di 40 mm.
Struttura di regolazione di fase
Struttura degli ingranaggi planetari;
La fase di taglio a stampo è controllata da PLC, controllo touch screen e regolazione numerica elettrica a 360°;
Aggiustamento a intervalli
L'intervallo di alimentazione è regolato mediante comando manuale;
L'intervallo tra il rullo cuscino e il rullo di taglio a stampo è regolato da un comando elettrico.

Dimensione massima dell'alimentatore	2500 mm
Potenza del motore principale	3.0 kw
Potenza del motore	1.5 kw
Peso	3 ~ 4 T
Dimensioni esterne	6500 * 3000 * 3200 mm

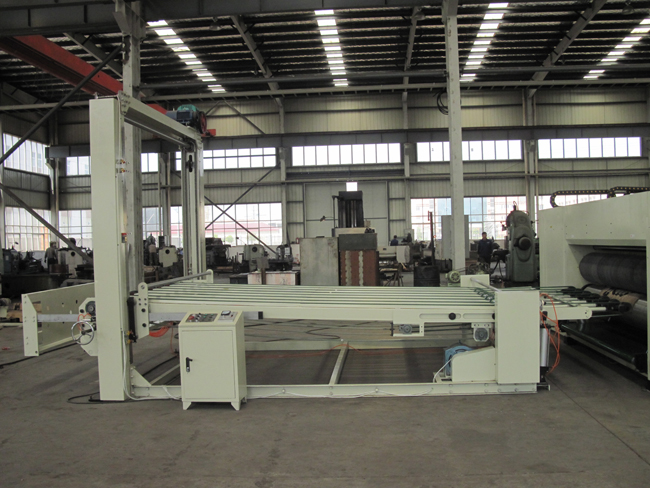

V.Stacker Machine

Braccio di posa della lamiera
Opzione di comando manuale o automatico;
La regolazione indipendente della tensione della cinghia di trasmissione del braccio di posa della lamiera non è limitata dalla lunghezza uguale delle cinghie.
Sollevamento della macchina
condotti da potenti catene,
L'altezza del pilastro è di 1600 mm;
Il motore di trasmissione di sollevamento della macchina aggiunto al freno consente di realizzare la posizione fissa del letto della macchina senza scivolare;
Aggiunto con dispositivo di sicurezza per controllare il sollevamento della macchina e fissare il lavoratore;
La cintura di arrampicata con superficie rugosa impedisce lo scivolamento del cartone.
Leggere il foglio
Il deflettore pneumatico per la posa dei fogli si estende automaticamente per ricevere e sostenere il cartone quando il cartone impilato raggiunge l'altezza prestabilita;
※La posizione del deflettore posteriore è regolabile mediante controllo manuale.

D1.Sei un fabbricante o una società commerciale?

R: Il nostro ufficio di Shanghai si occupa principalmente di esportazioni.Abbiamo la nostra fabbrica a Wenzhou, nella provincia dello Zhejiang.

Q2.Qual è la garanzia della macchina?

A:Un anno. Dopo la garanzia, forniamo ancora supporto tecnico all'acquirente a basso costo.

Q3.Qual è il tempo di produzione durante l'ordine?

R: Normalmente circa 10-20 giorni.

Q4.Qual è il tempo di consegna?

A: 15-30 giorni dopo il deposito.

D5.La sua azienda può gestire la spedizione per i clienti?

R: Sì, basta darci il porto di destinazione o il cantiere dei container.

D.6.L'imballaggio è resistente?

R:Sì.Adotta imballaggi a prova di umidità e a prova di urti adatti al trasporto su strada a lunga distanza e a vari tipi di condizioni meteorologiche.Viene incluso un insieme completo di manuali di manutenzione e di funzionamento.

Q7.Che dire dell'installazione e della formazione della macchina?

R: Forniamo formazione gratuita nella nostra fabbrica.2) Possiamo inviare tecnici (ingegneri) alla vostra fabbrica per installazione e formazione.Pagherete il biglietto aereo di andata e ritorno e l'alloggio, oltre a 100 USD/giorno per ogni tecnico.

D.8.Avete macchine in magazzino?

R: Per il modello standard, abbiamo una grande quantità in stock.Per il modello speciale, abbiamo bisogno di 20-30 giorni per produrlo per voi.

Q9.Come si può garantire la qualità delle macchine?

R: Ogni macchina verrà testata almeno 24 ore prima della consegna per garantire la qualità.E durante la garanzia, daremo pezzi di ricambio gratuitamente se la macchina ha qualche problema.

Q10.Ispeziona le macchine o le prova prima di imballarle?

R: Certo che lo facciamo. Abbiamo il dipartimento QC per debuggare la macchina prima di imballare.Se si desidera utilizzare materiale specifico per eseguire il test, è necessario pagare il costo del materiale.

Q11.Qual è il termine di pagamento?

A:T/T 30% in anticipo, il saldo deve essere pagato prima della consegna.Accettiamo anche il pagamento tramite West Union o L/C a vista.

Q12.Accettate visite in fabbrica?

R: Benvenuti alla vostra visita.

Q13. Da quanti anni si occupa di stampa?

R: La società di Shanghai dal 2008, la fabbrica ha più di 25 anni.

Q14. Quanti clienti ha?

R: Abbiamo venduto le nostre macchine in circa 60 paesi.Abbiamo agenti in Sudafrica, Marocco e Italia.

Prodotto Tag:

Place of Origin:	China
Marca:	PRINTYOUNG
Certificazione:	CE
Model Number:	PRY-D1224

Minimum Order Quantity:	1 Set
Prezzo:	US 120000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	90 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Model:	PRY-D1224	Inside Width:	2400 mm
Design Speed:	230 pcs/min	Working Speed:	120 ~ 180 pcs/min
Max Feeding Size:	1200 * 2100 mm	Max Printing Size:	1200 * 1900 mm
Min Feeding Size:	400 * 700 mm	Paper Board Thickness:	2 ~ 11 mm
Topping Precise:	≤ ± 0.5 mm	Die Cutting Precise:	≤ ± 1.5 mm
