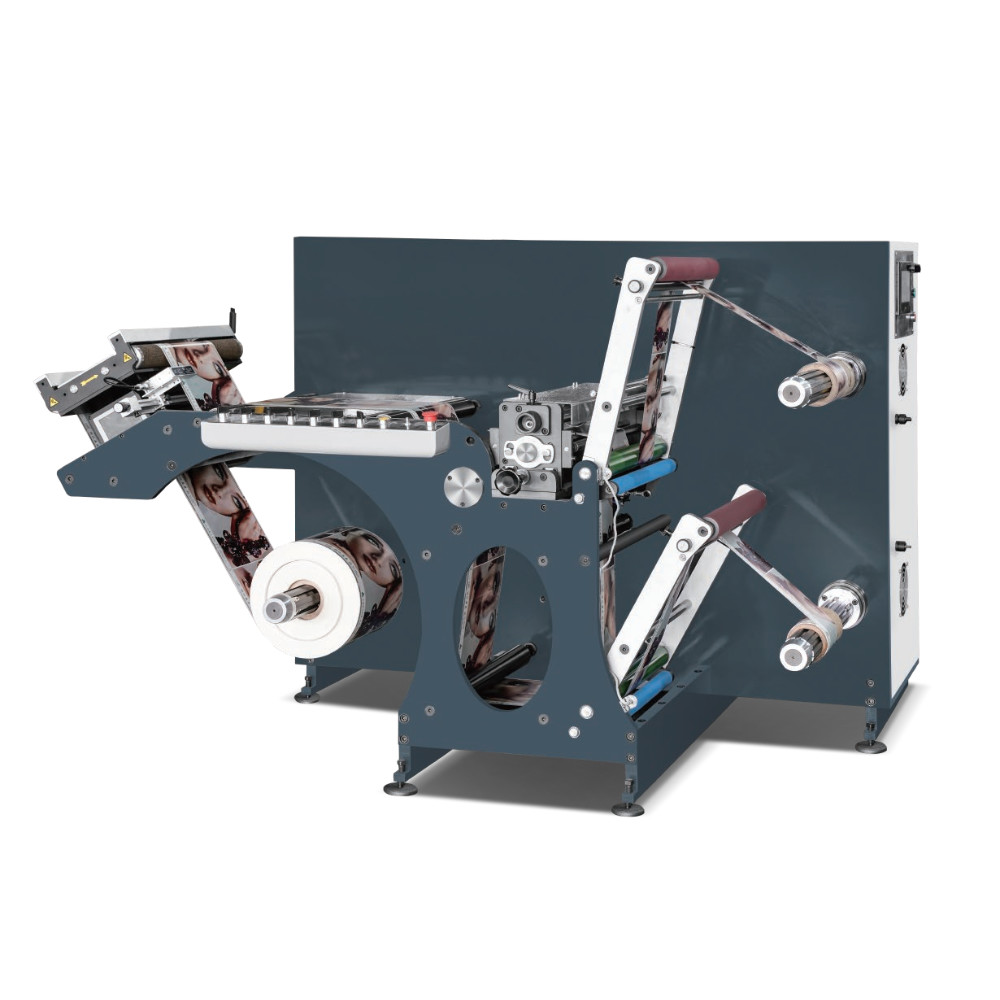

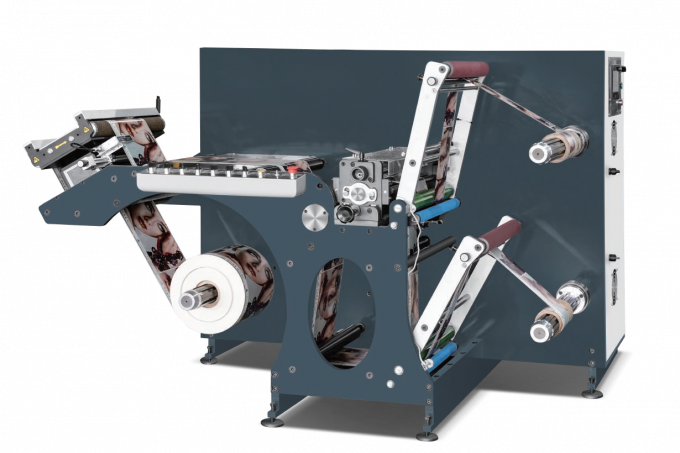

FQ-320C Macchina per taglio ad alta velocità

Caratteristiche

La macchina di taglio automatico FQ-320C è il prodotto ausiliario della macchina di taglio automatico a stampo. Questa macchina è adatta per tagliare pezzi stretti di carta.Ha un contatore di metri e un contatore di numeri..Il decollo è controllato da una rete di guida, la struttura della macchina completa è compatta, veloce, con elevata efficienza, funziona con la caratteristica di funzionare in modo semplice, funzionare in modo stabile.

Parametri tecnici

FQ-C Macchina per taglio ad alta velocità
Modello	FQ-320C	FQ-370C	FQ-480C
Velocità di taglio	200 m/min
Larghezza massima del sito	320 mm	370 mm	480 mm
Diametro di ripiegamento	700 mm
Diametro di avvolgimento massimo	600 mm
Dimensioni	2100 * 1250 * 1300 mm	2100 * 1300 * 1300 mm	2100 * 1400 * 1300 mm
Motore principale	4 kw
Voltaggio	380V, 3 fasi
Min. Larghezza di taglio	10 mm
Peso della macchina	circa 2500 kg

Configurazione

1- Con 1pc 3 ′′ albero di svincolo, albero d'aria a gonfiore automatico.
2- Con 2c3'3' di riavvolgitori, pozzo d'aria a gonfiore automatico.
3. con contatore di metri/numeri.
4Con una guida cinese.
5- Con 10 coltelli da taglio.
6La macchina ha un ventilatore per soffiare via i lati tagliati.

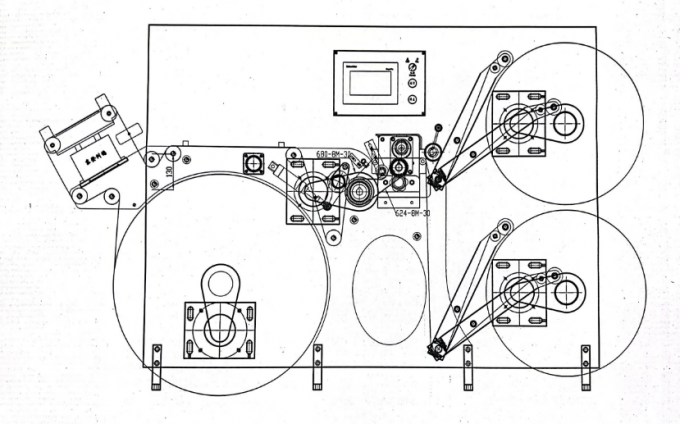

7. con roll di pressione in riavvolgimento come disegno.
8- Macchina con pozzo d'aria da 25 mm.
9. La macchina è dotata di 4 servomotori, uno per lo svincolo, uno per il rullo a punta, due per il rimbalzo (su e giù)
10- Con la piattaforma in forma dopo il ripiegamento.

Sistema di controllo OK4000/8000 (opzionale)

Caratteristiche del sistema ((Range completa)

100% di osservazione a fotogramma intero: coprendo le impostazioni del bagagliaio e l'intero processo di produzione;
Qualità dell'immagine HD: basata su una fotocamera ad alta risoluzione;
Stabilizzazione dell'immagine: con l'aiuto di immagini in tempo reale, le immagini sono automaticamente sincronizzate e non sono influenzate dalla decelerazione del rilevamento automatico con etichette trasparenti;
Non danneggia la salute degli operatori e riduce la stanchezza:l'uso di sorgenti luminose a LED al posto delle luci stroboscopiche rende la luce più morbida e uniforme;
Impostazione rapida e semplice delle attività;
Funzionamento affidabile e stabile.

Configurazione del sistema

fotocamera di scansione a linea OK4000 per l'ispezione di stampa;
Il computer industriale utilizza un processore a otto core a 64 bit, che è più veloce;
a. apparecchiature per la produzione di energia elettrica o di energia elettrica;
Adottare un progetto di sorgente luminosa integrata,facile da installare;
Una scheda di acquisizione a due canali importata.

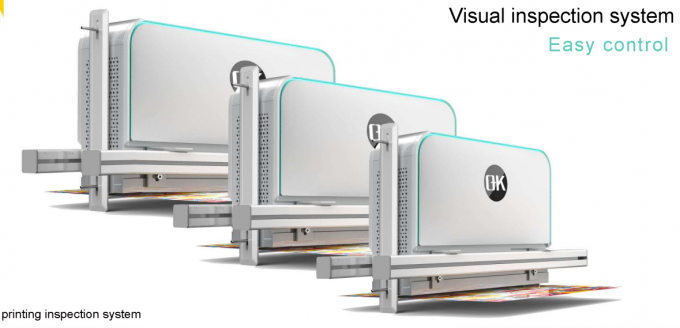

Sistema di ispezione visiva

Introduzione di un sistema di ispezione dei difetti al 100%,dall'osservazione a fotogramma completo,alla mancanza di rilevamento standard + rilevamento delle scariche di rifiuti,al rilevamento a fotogramma completo + sistema di flusso di lavoro ad alta precisione.Con l'aiuto del progetto modulareI clienti possono realizzare tutte le loro esigenze su un insieme di sistemi attraverso moduli opzionali.Il sistema utilizza una fonte di luce a contorno speciale per migliorare il contrasto tra l'etichetta trasparente e la carta di supporto.Se la carta di supporto è trasparente o non, o anche bianca, il sistema può completare il rilevamento.Può realizzare il rilevamento di quasi tutte le etichette trasparenti per mancanza di rifiuti standard e sporchi.Per le etichette in bianco,il sistema ha un vantaggio assoluto.Il sistema può alternare liberamente tra una fonte luminosa ordinaria e una fonte luminosa di contorno.
Velocità di acquisizione dell'immagine: 30 fotogrammi al secondo, rilevamento in tempo reale di un intero fotogramma.
Velocità massima di ispezione:150 m/min-500 m/min (scelta a seconda del modello di sistema).
Larghezza massima di ispezione:180 mm-1100 mm (scelta a seconda del modello di sistema).

Il set completo OK4000-4K/8k comprende le parti seguenti

1. Camera di scansione lineare -- OK 8000 ((4/8K risoluzione)
2Cartella di cattura... OR-X4C0-XPD00
3Lenti (compresi gli anelli di connessione, gli anelli di adattamento, ecc.) -- Apo-Componon 2.8/40
4Cordo per i dati della telecamera MVC 1-1-7M
5Fonte luminosa a cupola
6. Adaptatore di sorgente luminosa (compreso il cavo dati, il cavo di alimentazione)
7. codificatore--R58S10-9C10M5-24L-5000
8. Striscia di presa ((220V)
9. Tasto (metallo)
10. Display ((compresi i cavi-243V5QSB)
11. tastiera ((K120 USB)
12.Muse ((M170 filo)
13- Cavi di alimentazione.
14.Interruttore di alimentazione--NES-100-24
15.Luce di allarme ((24V)
16.Cassetta di controllo--TF-A610H-B250MD3V-8700K-16G+128G

Prodotto Tag:

Luogo di origine:	Cina
Marca:	PRINTYOUNG
Certificazione:	CE
Numero di modello:	FQ-320C 370C 480C

Quantità di ordine minimo:	1 set
Prezzo:	US 16000 ~ 19000 Set
Imballaggi particolari:	Adotta imballaggi a prova di umidità e a prova di urti adatti al trasporto su strada a lunga distanz
Tempi di consegna:	45 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	30 set/set al mese

Modello:	FQ-320C	Taglio della velocità:	200 m/min
Larghezza massima del sito:	320 mm, 370 mm, 480 mm	Diametro di ripiegamento:	700 millimetri
Max. Rewinding Diameter:	600 mm	Dimensioni:	2100 * 1250,1300,1400 * 1300 mm
Motore principale:	4 kW	Voltaggio:	380V, 3 fasi
Larghezza di taglio di minuto:	10 mm	Peso della macchina:	circa 2500 kg
