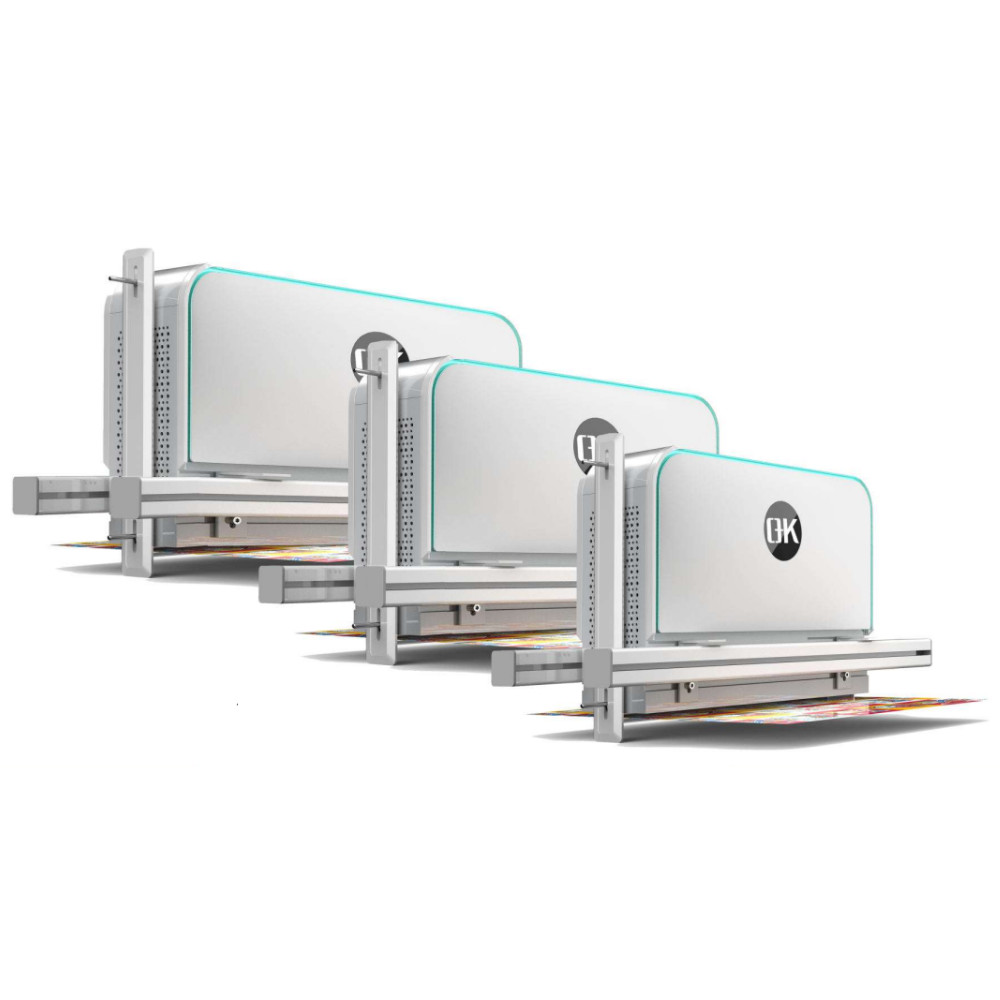

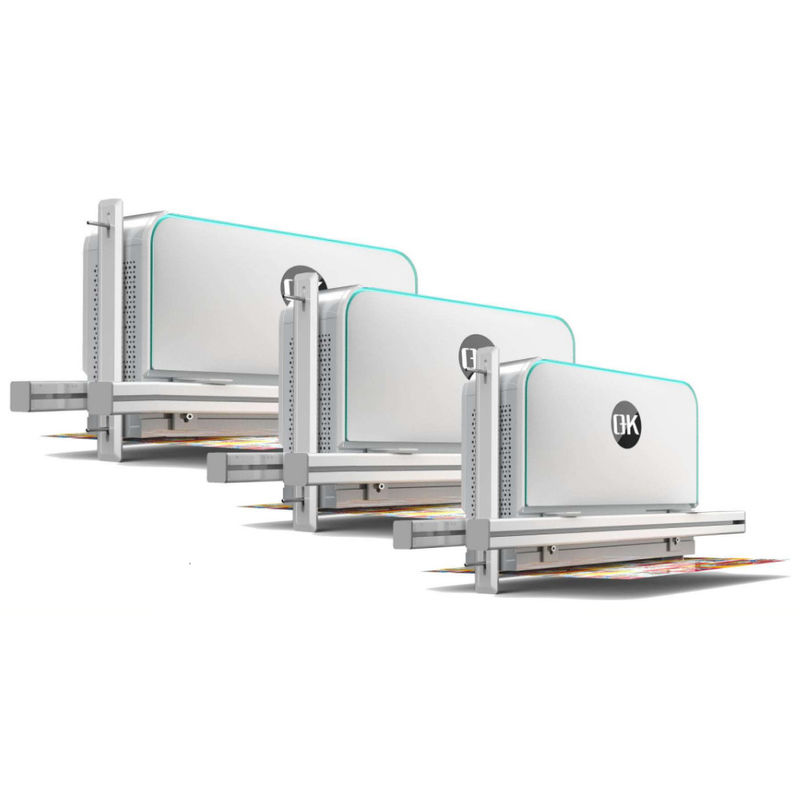

Sistema di ispezione visiva online OK-4000

Caratteristiche

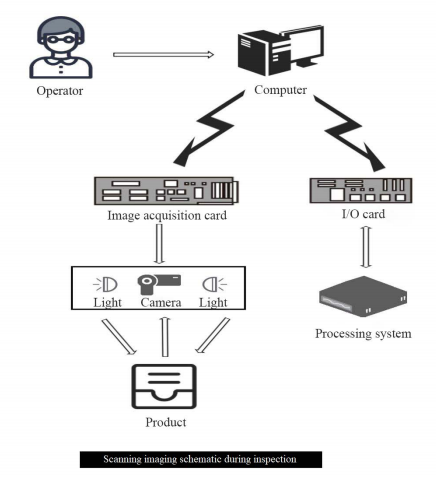

Il sistema di ispezione visiva online è un sistema di ispezione della qualità ad alta velocità per i difetti della superficie di stampa.Il principio è quello di utilizzare una telecamera di scansione a linea ad alta velocità per scansionare l'oggetto esaminato per ottenere l'immagine della superficie stampata del prodotto, che viene convertito in dati a colori bidimensionali dalla scheda di acquisizione dell'immagine e inviato al computer industriale per l'elaborazione in tempo reale.l'immagine viene visualizzata direttamente sull'interfaccia uomo-macchina per il riferimento dell'operatore■dall'altra parte,il processore viene utilizzato per identificare e analizzare l'immagine raccolta e quindi caricare il risultato nel sistema di controllo per l'elaborazione del personale di ispezione della qualità.

Introduzione di un sistema di ispezione dei difetti al 100%,dall'osservazione a fotogramma completo,alla mancanza di rilevamento standard + rilevamento delle scariche di rifiuti,al rilevamento a fotogramma completo + sistema di flusso di lavoro ad alta precisione.Con l'aiuto del progetto modulareI clienti possono realizzare tutte le loro esigenze su un insieme di sistemi attraverso moduli opzionali.Il sistema utilizza una fonte di luce a contorno speciale per migliorare il contrasto tra l'etichetta trasparente e la carta di supporto.Se la carta di supporto è trasparente o non, o anche bianca, il sistema può completare il rilevamento.Può realizzare il rilevamento di quasi tutte le etichette trasparenti per mancanza di rifiuti standard e sporchi.Per le etichette in bianco,il sistema ha un vantaggio assoluto.Il sistema può alternare liberamente tra una fonte luminosa ordinaria e una fonte luminosa di contorno.
Velocità di acquisizione dell'immagine: 30 fotogrammi al secondo, rilevamento in tempo reale di un intero fotogramma.
Velocità massima di ispezione:150 m/min-500 m/min (scelta a seconda del modello di sistema).
Larghezza massima di ispezione:180 mm-1100 mm (scelta a seconda del modello di sistema).

100% di osservazione a fotogramma intero: copre le impostazioni del bagagliaio e l'intero processo di produzione;
Qualità dell'immagine HD: basata su una fotocamera ad alta risoluzione;
Stabilizzazione dell'immagine: con l'aiuto di immagini in tempo reale, le immagini sono automaticamente sincronizzate e non sono influenzate dalla decelerazione del rilevamento automatico con etichette trasparenti;
Non danneggia la salute degli operatori e riduce la stanchezza:l'uso di sorgenti luminose a LED al posto delle luci stroboscopiche rende la luce più morbida e uniforme;
Impostazione rapida e semplice delle attività;
Funzionamento affidabile e stabile.

Parametri tecnici

Sistema di ispezione visiva online OK-4000
Risoluzione orizzontale	0.15 mm
Risoluzione verticale	0.15 mm
Larghezza di rilevamento	10 mm ~ 1500 mm
Velocità massima	450 m/min
Accuratezza del rilevamento dei difetti punti	Area difettosa > 0,2 mm^2
Precisione di rilevamento delle strisce	area difettosa > 0,1 * 5 mm
Accuratezza del rilevamento delle registrazioni	Orizzontale > 0,15 mm, Verticale > 0,25 mm

Nota:La risoluzione di rilevamento verticale è correlata alla velocità massima di rilevamento e la risoluzione verticale minima può raggiungere 0,05 mm.La velocità massima di progettazione di 450/min si riferisce alla velocità massima che può essere raggiunta a una risoluzione di 0.15mm.

Configurazione

Articolo	Composizione
Software di ispezione	Sistema di ispezione visiva online

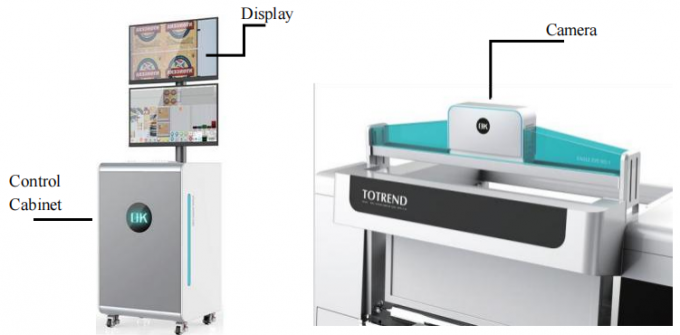

Hardware di base	•camera CMOS ad alta velocità/risoluzione •Carta di acquisizione di immagini ad alta velocità •Codificatore ad alta risoluzione •Lente ad alta risoluzione •Sorgente luminosa LED (con alimentazione) •computer industriali ad alta velocità (comprese la CPU, la memoria, l'hardware integrato, il display, la tastiera e il mouse)
Accessori	•Camera di controllo (compreso l'interruttore di aria integrato, l'alimentazione di commutazione, SSR, Relay e ventilatore di raffreddamento, ecc.) •Luce di allarme e campanello •Sostanza di montaggio della fotocamera, copertura di schermatura e ventola di raffreddamento •cavo di supporto (cavo della fotocamera, cavo di alimentazione) e spina/sigillo

Il set completo OK4000-4K/8K comprende le parti seguenti

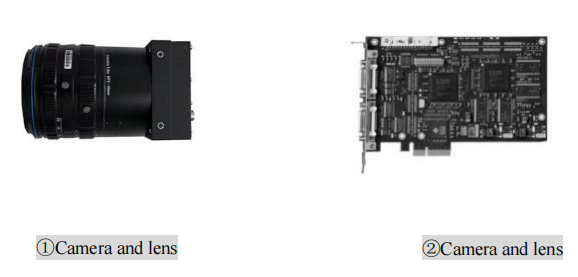

1.Linea di scansione della fotocamera--OK 8000 ((4/8K risoluzione)
2.Cartella di cattura--OR-X4C0-XPD00
3.Lenti (compreso l'anello di connessione, l'anello di adattamento, ecc.) -- Apo-Componon 2.8/40
4- Cordo per i dati della telecamera... MVC-1-1-7M.
5.Sorgente di luce della cupola
6.Adaptatore di sorgente luminosa (compreso il cavo dati, il cavo di alimentazione)
7.Codificatore--R58S10-9C10M5-24L-5000
8.Plug strip ((220V)
9.Buttone (metallo)
10. Display ((compresi i cavi-243V5QSB)
11. tastiera ((K120 USB)
12.Muse ((M170 filo)
13- Cavi di alimentazione.
14.Interruttore di alimentazione--NES-100-24
15.Luce di allarme ((24V)
16.Cassetta di controllo--TF-A610H-B250MD3V-8700K-16G+128G

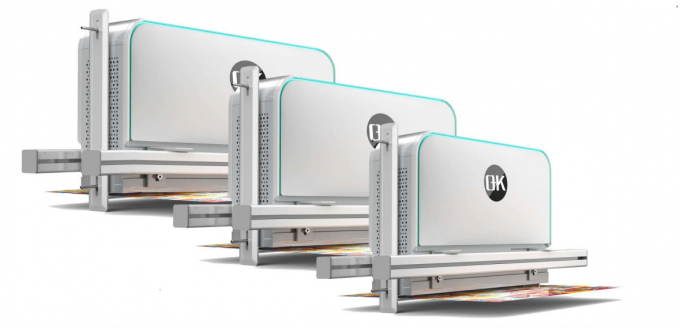

Camera di scansione a linea OK4000 per l'ispezione di stampa
Il computer industriale utilizza un processore a otto core a 64 bit, che è più veloce
L'utilizzo di lenti non distorsive ad alta definizione
¢Adottare un progetto di sorgente luminosa integrata,facile da installare
Carta di acquisizione a doppio canale ad alta velocità importata

Vantaggi del sistema di ispezione visiva online

1.Invece di un controllo manuale della qualità,un notevole miglioramento dell'efficienza della produzione;
2Il sistema di rilevamento ha una forte capacità di elaborazione, che migliora la velocità di stampa e la precisione di rilevamento;
3. ampiamente applicabile all'imballaggio alimentare, alle confezioni di medicinali, alla carta da parati, alle etichette delle sigarette, al foglio di alluminio e ad altri campi;
4.prestare attenzione ai difetti chiave quali filo di taglio, sovrascritta, abrasioni, sostanze estranee, buchi, trascinamento dell'inchiostro, macchie e rughe sulla superficie di stampa;
5.Interfaccia userfriendly e ricche funzioni del prodotto,facile da usare e gestire;
6.Migliorando la qualità dei prodotti, riduce i costi di produzione delle imprese.

Prodotto Tag:

Place of Origin:	China
Marca:	PRINTYOUNG
Certificazione:	CE
Model Number:	OK-4000

Minimum Order Quantity:	1 Set
Prezzo:	US 10000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Horizontal Resolution:	0.15 mm	Vertical Resolution:	0.15 mm
Detection Width:	10 mm ~ 1500 mm	Top Speed:	450 m/min
Point Defect Detection Accuracy:	defect area > 0.2 mm²	Streak Detection Accuracy:	defect area > 0.1 * 5 mm
