Linea di produzione PRY-450Y per l'inserimento di selle

Informazioni di base
Luogo di origine: Cina
Marca: PRINTYOUNG
Certificazione: CE
Numero di modello: PRY-450Y
Quantità di ordine minimo: 1 set
Prezzo: USD 42000 Sets
Imballaggi particolari: Adotta l'imballaggio a prova di umidità e a prova di shock adatto per il trasporto su strada a l
Tempi di consegna: 60 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 10 set al mese
Formato massimo: 450 * 320 mm Formato minimo: 148*105mm
Spessore massimo dei prodotti finiti: 8 mm Fonte di energia: 380 V 50 Hz
Potenza complessiva: 12 kW Velocità di rotazione massima della macchina: 10000 giri/ora
Peso netto della macchina: 4 T Dimensione Confine (4 Gruppi): 7200*3200*1500 mm

Linea di produzione PRY-450Y per l'inserimento di selle 0

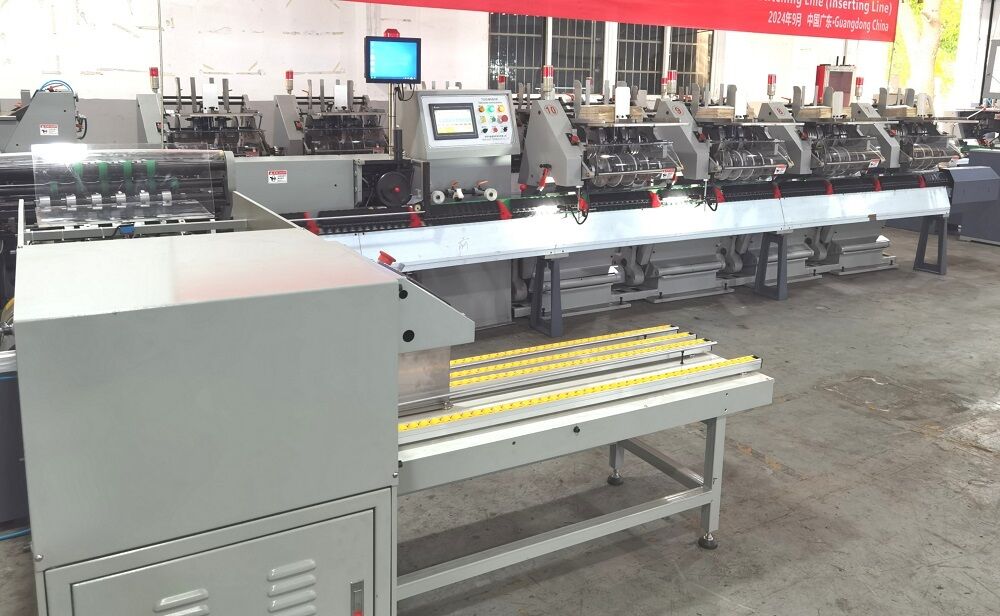

PRY-450Y Macchina per inserire le selle
Linea di produzione PRY-450Y per l'inserimento di selle 1
Caratteristiche
La macchina di inserimento della sella PRY-450Y consiste nel mettere un libro nel mezzo di un altro libro, per ottenere la funzione di pagine a manica.È principalmente adatto per il funzionamento del libro e del libro illustrato.
La macchina è dotata della parte della macchina di legatura, che può realizzare il legame di legatura della pagina a manica + montatura, e può anche essere dotata di una macchina di taglio a tre lati, vale a dire,una linea di legame per il legame dei cavalli,per realizzare le funzioni di impostazione automatica delle pagine, di legame e di taglio.
Parametri tecnici
Formato massimo
450 * 320 mm
Formato minimo
148 * 105 mm
Spessore massimo dei prodotti finiti
8 mm
Fonte di alimentazione
380V 50Hz
Potere complessivo
12 kw
Velocità massima di rotazione della macchina
10000 r/h
Peso netto della macchina
4 T
Dimensione di confine (4 gruppi)
7200 * 3200 * 1500 mm
Linea di produzione PRY-450Y per l'inserimento di selle 2
1- macchina di raccolta; - pompa d'aria; - scatola elettrica;
4.macchina per il lancio di libri; 5.macchina per la raccolta di libri.
Configurazione

Macchina di raccolta

1. Dispone di interruttori per la selezione del modo di produzione per 1: 1 e 1:2, così come un interruttore di selezione della posizione vuota, che è conveniente per la regolazione.
2.È dotato di luci di sicurezza e di segnale di guasto, pulsanti di avvio/arresto.
3La macchina di raccolta adotta una struttura a doppia pinza, che migliora la stabilità del funzionamento della macchina.
4.Utilizza più ugelli di aspirazione per l'alimentazione della carta, assicurando la stabilità della caduta dei libretti, ed è adatto per libretti di diverse specifiche.
5.Una camma è utilizzata per controllare la pressione dell'aria e il tempo, consentendo a ciascun libretto di cadere con precisione
6Il meccanismo della pinza della macchina di raccolta è stato migliorato.di larghezza superiore a 50 mm, la forza di trasporto della pinza sui libretti è aumentata.
Linea di produzione PRY-450Y per l'inserimento di selle 3Linea di produzione PRY-450Y per l'inserimento di selle 4

Macchina di raccolta

1.Il principio di funzionamento
Nella macchina di raccolta, l'albero di trasmissione della base spinge tre gruppi di assi di rotazione e forma un cerchio.E i tre gruppi di assi ruotano continuamente mantenendo determinate relazioni di posizione relativa.Nel momento del raccordo, mettere sul piatto i fogli di carta piegati con un bordo di 6 ± 1 mm.Due teste di aspirazione 1 aspirano il foglio sul fondo e lo tirano verso il basso, e poi,il foglio sarà anche morso da due artigli di morso sulla ruota di morso di carta rotante 3In questo momento, le teste di aspirazione 1 devono interrompere immediatamente l'aspirazione.Dopo il trasferimento del foglio di carta nella staffa di regolazione 4,la pinza di morso 2 deve immediatamente rilasciare il foglio di carta che viene trasmesso basandosi su una serie di rulli di pizzico in questo momento.Con la continua rotazione della ruota di morso,il foglio di carta verrà bloccato dal portatore pre-adattato 5 e rimanere un po 'Successivamente, i denti di foglio di acciaio 6 su una serie di ruote divisorie carta-foglio 10 trasferiranno il foglio di carta sul bordo lungo del foglio di carta e morderanno il bordo lungo, da allora in poi,il bordo lungo e il bordo corto sono separati.Il bordo corto è agganciato dal gancio di divisione carta 7 sull'asse di un'altra serie di ruote di divisione carta 11.Il foglio di carta si aprirà in una certa misura quando si gira verso la posizione orizzontale, e i denti 6 e il gancio 7 saranno separati con il foglio di carta.Le teste di aspirazione estenderanno il foglio di carta continuamente e scenderanno fino a quando le due teste di aspirazione smettono di aspirare allo stesso tempo.In questo momento, il foglio di carta cadrà e cadrà sulla barra per cadere libro 14.la catena di raccolta del libro spingerà il foglio di carta sulla barra del libro in sequenza e trasmesso i libri raccolti alle posizioni per il rilevamento e la connessione.
2. Adattamento di varie parti
Quando si effettua l'aggiustamento,il livello del cambio di marcia deve essere posto in posizione neutra per garantire un funzionamento sicuro.Nel momento della raccolta,i fogli di carta ripiegati in firme devono essere posizionati sulla piastra;il bordo corto deve essere posto sulla parte superiore,e le pagine del libro non devono superare le finestre.Più grande è il formato del libro,meno pagine avranno i libri da mettere.La parte posteriore della carta del libro deve premere strettamente contro il piano del libro 2, mentre la fascia 5 deve appoggiarsi all'altro lato della carta del libro, ma non troppo strettamente.La posizione delle firme tagliate dalla ruota del morso di carta è attorno al libretto 1.Il libro 1,2 e il piano toccato dalla parte posteriore della carta possono essere ruotati in verticale o in piano inclinato con il lato verso l'interno.ma farà diminuire la larghezza del bordo di carta bit dal pugno morso sulla ruota di morso carta.
(1) Regolare i bulloni 3 e 4 affinché le loro punte entrino in contatto con la carta del libro, che può servire da pagina.c'è un dispositivo di cuscino d'aria 6 per garantire che le carte di libro possano essere scelte facilmenteIl volume di soffiatura può essere regolato in base alla dimensione del foglio e alla quantità di libri posizionati.La bocca di soffiatura 2 rende la parte posteriore delle firme allentate e può coordinare con i movimenti della lingua di divisione carta 1Così la testa di aspirazione può aspirare le firme una per una.
Linea di produzione PRY-450Y per l'inserimento di selle 5Linea di produzione PRY-450Y per l'inserimento di selle 6
(2) Rettifica delle dimensioni del foglio
Il blocco di calibro 1 è fissato con viti e la sua posizione deve essere regolata in base alla dimensione del foglio della carta da libro.Il valore di scala sulla staffa di regolazione del libretto rappresenta la larghezza del libro.Se il foglio ha bordi lunghi e bordi corti, esso deve assicurare che quattro denti di lamiera di acciaio mordano i bordi lunghi e i bordi corti insieme.la parte posteriore del libro deve toccare il blocco di misura 1L'altezza del blocco di calibro 1 deve essere adeguatamente regolata in funzione della velocità di raccolta.
Quando si raccolgono carte da libro di grande formato, il rullo sullo scaffale da stampa 2 al centro deve essere installato al contrario per aumentare la posizione di premuta dei libri.La tensione delle molle 4 e 5 può essere regolato cambiando le loro posizioniDurante l'operazione, per i fogli sottili si deve adottare una tensione di molla bassa, mentre per i fogli spessi si deve adottare una tensione di molla relativamente elevata.
(3) Regolazione di fogli singoli senza bordi lunghi e corti
La tensione delle molle 4 e 5 deve essere regolata al valore minimo,inoltre è necessario smantellare il gancio di carta 7 dei denti in lamiera di acciaio 6,e installare i tappi di caduta del libro 12 e 13Quando le teste di aspirazione interrompono l'aspirazione allo stesso tempo,la carta del libro cadrà lungo il libro che cade tappi 12 e 13 e cadere sulla barra per cadere libro 13.
(4)Raggiustamento della catena di trasmissione
Dopo un certo periodo di lavoro, se la catena di trasmissione si allunga, la ruota eccentrica1 può essere regolata per la tensione.
Quando le teste di aspirazione delle due serie di assi di divisione della carta si trovano in posizione errata e devono essere regolate, si può allentare in primo luogo la ruota dentata 2 o 3.e quindi l'asse deve essere ruotato in linea con le teste di aspirazioneIn caso di regolazione, si deve prestare attenzione al rapporto posizionale relativo tra le due serie di assi e la serie di assi di cui sopra.
(5) Regolazione della valvola
Va notato che la regolazione della valvola d'aria influisce direttamente sulla stabilità del funzionamento della macchina di raccolta.
La pompa d'aria deriva verso varie parti attraverso il tubo di aspirazione 1 e il tubo di soffiatura 2.
Con la regolazione del coperchio del blocco della valvola 3, è possibile controllare il tempo di aspirazione e di arresto della testa di aspirazione 1.Il coperchio del blocco di valvola 3 deve essere regolato fino a quando le carte di libro non vengono morse simultaneamente da due artigli morsi e l'aspirazione deve essere interrotta immediatamente.Altrimenti, le teste di aspirazione si danneggiano facilmente.
Con la regolazione del coperchio del blocco di valvola 4, è possibile controllare il tempo di apertura e chiusura della testa di aspirazione 9 su una serie di alberi di rotaia di carta vicino all'operatore;mediante regolazione del coperchio del blocco della valvola 5,si può controllare l'apertura e la chiusura della testa di aspirazione 8 sull'altra serie di alberi di ruota di divisione in carta.Le due teste di aspirazione devono avere gli stessi movimenti,vale a dire avviare l'aspirazione e fermare l'aspirazione contemporaneamenteIn questo modo, quando le firme cadono sulla barra di registrazione, non si verifica alcun spostamento verso una direzione e si verifica la deriva verso il basso.può dipendere dalla dimensione del foglio per garantire la caduta affidabile sulla barra per il libro caduta.
La quantità di aria soffiata dal cuscino d'aria sulla piastra di posizionamento del libro deve essere mantenuta ad un livello adeguato.Quando le carte di libro sono molte,la quantità di aria soffiata deve aumentare,viceversa.
I tubi di soffiatura 6 e 8 sono installati per il getto di corrente d'aria.Quando si raccolgono carte di libro sottili, le carte di libro non sono facili da cadere sulla barra per cadere il libro esattamente.Per questoi tubi di soffiatura possono svolgere un ruolo ausiliarioIl flusso d'aria deve essere perpendicolare alla superficie del libro aperto, in modo da accelerare il processo di caduta.
Linea di produzione PRY-450Y per l'inserimento di selle 7Linea di produzione PRY-450Y per l'inserimento di selle 8
(6)Operazione di trasporto combinato
Quando l'unità della macchina di raccolta effettua il trasporto combinato,trasporta la maniglia dal primo alla posizione di connessione del motore, una per una, secondo la sequenza di raccolta.Dopo la chiusura della maniglia, ogni macchina di raccolta deve far cadere le firme in caduta esattamente sulla posizione centrale di due piastre trasportatrici rosse della catena di raccolta del libro mobile del cucitore.Con lo spostamento delle piastre trasportatrici di coda,the books on the bar for falling book of each collating machine will press against the sides of the conveyor plates and will be transmitted to the book gathering chain gradually and enter the binding position.
Quando una macchina di raccolta si rivolge ai trasporti combinati e le firme cadono su una piastra trasportatrice di coda o in una posizione molto vicina a una piastra trasportatrice di coda,causerà imprecisione o instabilità della classificazioneIn questo momento, la maniglia della macchina di raccolta deve essere aperta e chiusa nuovamente al momento opportuno.

Macchina per lanciare libri

(1) Dispositivo di rilevamento
It is consisted of two parts including distributed detection and general thickness detection which are used to prevent the books with missing pages from binding or being mixed with the finished products after trimming.
I dispositivi di rilevamento distribuiti utilizzano il principio del rilevamento fotoelettrico e sono installati in ogni macchina di raccolta.La luce sarà certamente oscurata per una volta, e il dispositivo elettrico effettuerà l'ispezione in un certo momento durante il processo.l'interruttore fotoelettrico riflettente emetterà un segnale di firma mancante entro il tempo di rilevamentoAttraverso il controllo della rilevazione della firma da parte di un computer, il display di spostamento della firma sulla testa della macchina può riflettere correttamente quale macchina di classificazione è carente di qualche firma.Se la firma manca continuamente o frequentementeL'operatore controlla ulteriormente la macchina di raccolta per individuare la causa del funzionamento anormale, in modo da correggerla tempestivamente.
Il rilevamento generale dello spessore può compensare l'insufficienza del rilevamento distribuito, cioèquando le firme dopo aver attraversato il rilevamento fotoelettrico discendono durante il processo di trasmissione sulla catena di raccolta del libro,per evitare che siano considerati un libro normale,si deve effettuare una verifica generale dello spessore prima del legame del libro per confermare se il libro soddisfa i requisiti pertinenti.
Durante il rilevamento,una coppia di rulli superiori e inferiori 1 e 3 rilevano le firme in transito.corrispondente oscillazione accadrà al blocco di contatto 4.In questo momento, se la ruota di rilevamento libri 1 con freccia maglev verso il basso è allineata con il rullo inferiore di rilevamento libri 3,è richiesto che il rullo 8 sia regolato al centro della spaziatura della camma 7 (i)Se in un momento così breve il blocco di contatto 4 viene inserito nel mezzo di due blocchi 5, la vite 9 può essere regolata per collegare due punti di contatto 11,il che significa che lo spessore generale è normale.
Se la mancanza di una pagina comporta una diminuzione o un aumento dello spessore generale del libro, il blocco di contatto 14 non potrà essere inserito al centro dei blocchi 5,si preme contro il lato lateraleNel frattempo, il livello di oscillazione scenderà, facendo disconnettere i due punti di contatto 11 e verrà dato un segnale che indica che lo spessore generale è sbagliato.
I due tipi di segnali precedenti riguardanti la pagina mancante o la pagina eccessiva dopo il dispositivo elettrico possono causare l'azione della valvola magnetica del regolatore magnetico del cucitore.Quando un libro con una pagina mancante o eccessiva viene trasmesso alla posizione di graffaturaNel frattempo, tramite il comando di spostamento, il computer può controllare l'azione della valvola magnetica sull'unità di trasmissione del libro e consegnare il libro a un secchio di rottami.
(2) Dispositivo di trasmissione della macchina
La potenza dell'unità della macchina di raccolta è trasmessa dal cucitore attraverso l'accoppiamento universale.
Per quanto riguarda la frenata del meccanismo completo,in primo luogo la frenata dinamica deve essere effettuata sul motore,in seguito la frenata di spegnimento deve essere effettuata sul freno elettromagnetico,infine,cambiando la frequenza di uscita dell'inverter, le velocità variabili all'infinito della macchina possono controllare il motore asincrono.
Linea di produzione PRY-450Y per l'inserimento di selle 9Linea di produzione PRY-450Y per l'inserimento di selle 10

Utilizzo e regolazione del cucitore

Generalmente, il punto di cucitura deve essere regolato secondo la seguente sequenza.
(1) Regolare la base del piede di piegatura della testa del cucitore in base alla dimensione del foglio
In primo luogo, posizionare la testa di cucitore sulla piastra di montaggio della testa di cucitore simmetrica alla linea mediana ((soggetto alle prescrizioni della cucitura in sella relative alla distanza di attacco dei libri).E poi fissare la vite 27, e fissare il piede di piegatura 20 dopo averlo allineato con il coltello centrale della testa del cucitore, e installare contemporaneamente la piastra di guida 28.
(2) Regolare la catena di raccolta del libro in base alla dimensione del foglio
Per quanto riguarda il cucitore,la catena di raccolta del libro deve rimanere in una certa posizione corretta,in modo da distribuire la cucitura della sella alle posizioni desiderate dei libri.In caso di regolazione,InnanzituttoIl libro da legare deve essere posto sulla catena di raccolta del libro, fare la presse di taglio contro la piastra trasportatrice di coda,e azionare la macchina manualmente per consentire alla catena di raccolta del libro e alla testa di muoversi in avanti allo stesso tempoQuando la loro velocità e' la stessa, cioè sono in stato relativamente statico, interrompete l'operazione manuale.sciogliere la vite 1 e girare il volante 2 per fare il libro sulla catena di raccolta del libro essere trasmesso al posto giusto per il legame con il punto di sella, e quindi fissare la vite 1, in modo che la posizione corretta del chiodo sul libro possa essere garantita.
(3) Rettifica della posizione per il libro a forcella.
La posizione corretta per la biforcazione del libro può far sì che i libri gettati fuori dal portalibri del cucitore cadano esattamente nel mezzo delle due staffe di raccolta del trimmer a tre coltelli.
Determinazione del tempo per la forcellazione del libro:quando la camma 6 forcella un libro nella posizione più alta,la barra di collegamento 2 tira la testa al limite sinistro e ritorna,ma deve mantenere una distanza di 60-65 mm dal portacarri.Poi installare l'ingranaggio intermedio 1, in modo da poter garantire che il libro forchettato possa cadere in una posizione corretta.
Va notato che la velocità di forchettatura è strettamente correlata alla velocità della macchina stessa e che una correzione appropriata deve essere effettuata in base all'esperienza di utilizzo.
(4) Regolazione del dispositivo di rilevamento
Il rilevamento distribuito regola principalmente l'interruttore fotoelettrico riflettente ed è installato nella posizione relativa tra le pellicole riflettenti sulla barra per i libri in caduta.Il fascio luminoso deve essere allineato alla posizione corretta.
Il rilevamento della pagina completa regola principalmente l'altezza di montaggio dei due interruttori fotoelettrici riflettenti su entrambi i lati della catena di raccolta del libro e l'allineamento del fascio luminoso.Secondo la posizione della larghezza del libro di legame sulla catena di raccolta, i fasci di luce degli interruttori fotoelettrici riflettenti devono essere posizionati sotto le carte di libro a una distanza di 5-10 mm.Se durante la trasmissione sulla catena di raccolta dei libri si riscontrano fogli di libri distortiLe carte di libro proteggeranno il fascio di luce quando passeranno attraverso la posizione di rilevamento e gli interruttori fotoelettrici invieranno un segnale e smaltiranno il libro come prodotto obsoleto.
In caso di regolazione del sensore di spessore generale,i libri normali per il legame devono essere posizionati sotto la ruota eccentrica 1,azionare la macchina manualmente e fare la freccia sulla ruota eccentrica verso il bassoIn questo momento, ruotare il registratore 6, sollevare il rullo inferiore 3 del rilevatore di libri per premere il libro al grado appropriato, e quindi regolare leggermente il dado 13,in modo che sia possibile lasciare un'apposita spaziatura verticale quando il blocco di contatto 4 si inserisce nel mezzo dei due blocchi 5.Dopo, ruotare la macchina in un cerchio, se i blocchi possono inserirsi liberamente, significa che il libro soddisfa gli standard di spessore normale.Quando i punti di contatto si collegano,il cucitore sarà magneticamente sospeso su una posizione di legame.
La dimensione dell'intervallo tra i due blocchi 5 e il blocco di contatto 4 può essere regolato in generale nell'intervallo di 0,5~2 mm. Se è necessario rilevare solo un foglio di carta,il divario può essere ampliato in modo appropriatoLa sensibilità è elevata se l'intervallo è ampio.Se tuttavia l'errore accumulato causato dalla variabilità dello spessore dei libri supera l'intervallo di misura, può provocare un malfunzionamento della macchina.
Linea di produzione PRY-450Y per l'inserimento di selle 11
Linea di produzione PRY-450Y per l'inserimento di selle 12
Linea di produzione PRY-450Y per l'inserimento di selle 13
Linea di produzione PRY-450Y per l'inserimento di selle 14
Linea di produzione PRY-450Y per l'inserimento di selle 15
Linea di produzione PRY-450Y per l'inserimento di selle 16
Linea di produzione PRY-450Y per l'inserimento di selle 17
Linea di produzione PRY-450Y per l'inserimento di selle 18
