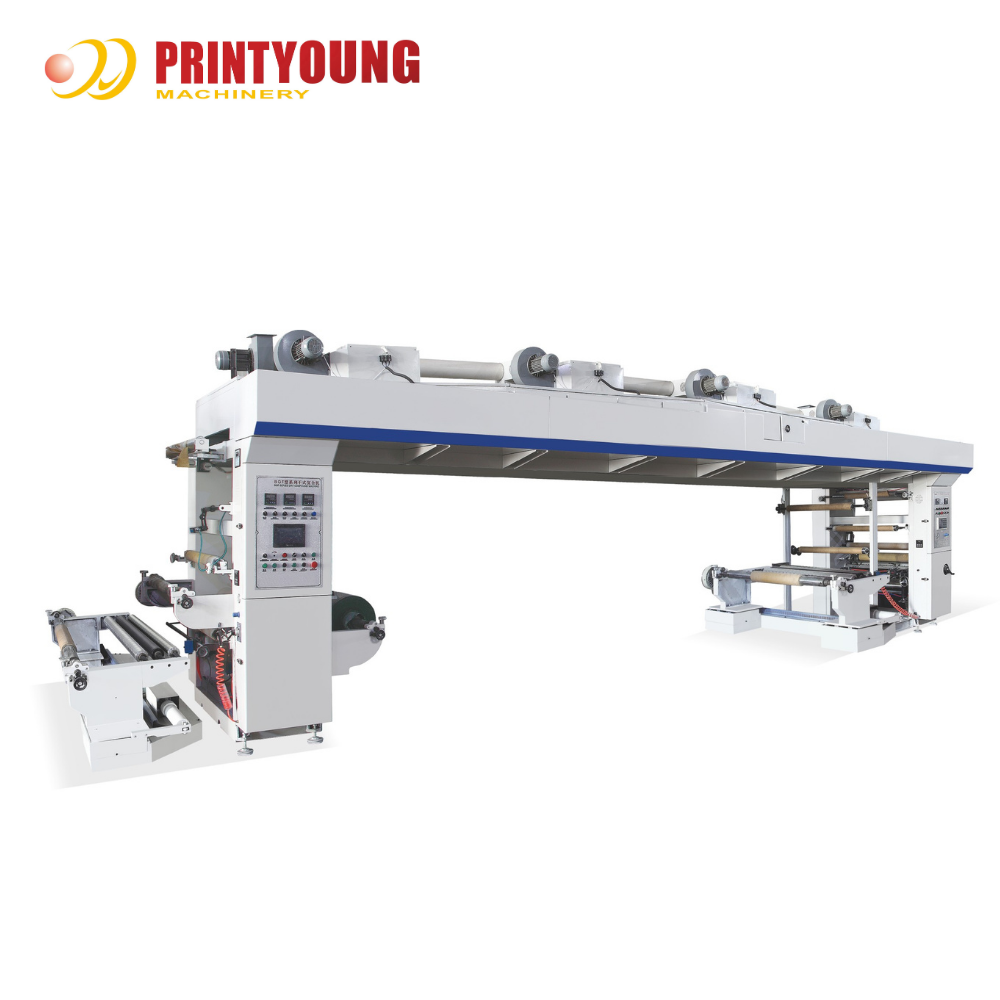

Name: PRY-1300 Macchina di laminazione di pellicole elettrica automatica a secco con controllo PLC 3 motori Alta produttività 180m/min
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-1300
Price: 32000 USD
Availability: InStock

PRY-1300 macchina per la laminazione a secco

Caratteristiche

La macchina in composito secco a media velocità PRY-1300, che consente di risparmiare energia, integra componenti elettrici, pneumatici e meccanici.con la tensione nella sezione di asciugatura controllata da un sistema a circuito chiuso a braccio oscillante a rotoli galleggianti. È dotato di un PLC di livello industriale e di un pannello di controllo centrale touch a colori da 7 pollici. L'alimentazione è controllata manualmente da un freno a polvere magnetico con coppia costante.E'caratterizzato da un' eccellente rigidità e stabilità operativa.La struttura è squisita e l'aspetto è bello. È adatto per la composizione di vari materiali di pellicola. È la scelta ideale.

Parametri tecnici

Larghezza massima della pellicola	1300 mm
Larghezza dei rulli guida	1350 mm
Substrato rivestito e substrato composito	PET 12-60 μm, BOPP 19-60 μm, CPP 30-60 μm, PE 30-100 mm, ecc. Film di materiale a rotoli
Massimo Velocità meccanica	180 m/min
Velocità di lavoro massima	20 ~ 160 m/min
Diametro massimo del primo rotolo alimentare	Φ 600 mm
Diametro massimo del secondo rotolo di alimentazione	Φ 600 mm
Diametro massimo del rotolo di ricezione	Φ 800 mm
Fuso per ricevere e rotelle di alimentazione	Fusoliera espandibile ad aria
Diametro del nucleo dei rulli di ricezione e di alimentazione	Φ3", diametro interno Φ76 mm diametro esterno: Φ92 mm
Intervallo di tensione	3 ~ 30 kg
Lunghezza totale del forno	9000 mm (divisi in 4 zone)
Massimo Temperatura del forno	100 °C
Metodo di asciugatura	riscaldamento elettrico asciugatura ad aria calda
Fornitore di energia	380V a 3 fasi, 50 Hz
Potenza elettrica di riscaldamento	90 kw
Potenza totale	circa 110 kW
Dimensioni della macchina	circa 10500 * 3200 * 3200 mm
Peso della macchina	circa 6T

Configurazione

Prima sezione di ripiego

1.Framma di svolta indipendente per una singola postazione di lavoro.
2.Ampietà di regolazione manuale orizzontale del rotolo di materiale: ± 20 mm
3.Prima tensione di svincolo: 100n.m freno magnetico
4.Seconda tensione di svolta: 100n.m freno magnetico
5Terza tensione di svincolo: 150 N.m freno in polvere magnetica
6.Tensione: da 3 a 50 kg

Unità di collazione

1.Il metodo di incollaggio è quello di incollaggio quantitativo con rullo a maglia.
2.Il rullo a rete adesiva è un rullo a fessura con un albero a rullo.Struttura pneumatica di pressione superiore, facile da sostituire.
3Il dispositivo di raschiatura pesante è una press clutch a pressione d'aria, azionata orizzontalmente.

Le posizioni anteriore, posteriore, su e giù e le posizioni angolari del raschiatore possono essere regolate manualmente.
4.La gomma è realizzata in acciaio inossidabile, le posizioni superiore e inferiore possono essere regolate manualmente.
5.Diametro del rullo della maglia:F160mm,Diametro del rullo di gomma da pressione:F120mm,Unità di incollaggio utilizza motore a frequenza variabile di tipo YVP132S-4,potenza: 3kw

Sezione forno

1Forno di 9 metri. Diviso in 4 zone, forno a doppio corpo completamente chiuso.
2.La temperatura di ciascuna zona del forno è controllata automaticamente, la temperatura viene visualizzata dal controllo della temperatura.
3.Ogni zona forno è dotata di un sistema di asciugatura ad aria calda separato, ogni gruppo di riscaldatori elettrici (15kw), per risparmiare energia.
4L'apertura della casella superiore del forno è controllata da una bombola d'aria e dotata di un dispositivo di sostegno di sicurezza.
5- Tubo di scarico centrale.
6L'intero forno è progettato con pressione negativa.
7Il forno ha misure di isolamento termico e di conservazione del calore.
8Il volume d'aria dell'ingresso e dell'uscita del rullo a maglia in ciascuna zona del forno può essere regolato.
9Il rullo guida nel forno è il rullo attivo e ruota alla stessa velocità della macchina principale.
10- C'è un sistema di correzione automatica delle deviazioni ad ultrasuoni dopo il forno.
11. Parametri:

Potenza del tubo elettrico di riscaldamento in acciaio inossidabile a forma di W:1.2kw per radice

Potenza del soffiatore centrifugo di tipo DF9-1:2.2kw ((motore corrispondente tipo Y90L-2,4 serie)

Temperatura massima del forno: 100°C

Numero di ugelli di soffiatura:32 (8×4)

Diametro del rullo guida nel forno:Ф70mm

Sezione composita

1.Il rullo composito è il rullo attivo,azionato da un motore principale,la velocità lineare superficiale del rullo composito è sincronizzata e controllata con la velocità lineare del rullo a rete adesiva.
2.Il rullo di pressatura composito è controllato da doppi cilindri pneumatici per l'apertura e la chiusura.La pressione può essere regolata.
3.Il rullo composito viene riscaldato con olio conduttivo, il calore viene trasmesso alla superficie del rullo composito attraverso la circolazione dell'olio conduttivo,rendendo la temperatura della superficie del rullo composito uniforme in tutta la direzione di larghezza, che favorisce la garanzia della qualità del prodotto composito.
4.Tambulo di riscaldamento composito e meccanismo del rullo di pressatura:Il riscaldamento avviene attraverso il tamburo di riscaldamento composito.Il materiale dello strato di gomma del rullo di pressatura composito è di gomma di silicone resistente al calore,Durezza Costa A 80-85°.La temperatura massima della superficie del rullo composito è di 80°C, la pressione massima è di 500 kg.
5La temperatura superficiale del rullo composito (temperatura del composito) è automaticamente controllata da una temperatura costante.
6. Parametri:

Diametro del rullo in acciaio composito:F320 mm.

Diametro del rullo di gomma da pressione:Ф160mm.

Il materiale dello strato di gomma del rullo di pressatura composito è gomma terpolimerica resistente al calore,durezza Shore A 80-85°

Il motore principale è il motore a frequenza variabile YVP132M-4, potenza:5.5 kW.

Sezione di rimbalzo

1- ricezione di materiale da un'unica postazione di lavoro.
2.Azzione di svolgimento azionata da un motore di conversione di frequenza separato.
3.Sistema di rilevamento della tensione di un rotolo oscillante ad aria a pressione costante e di un encoder rotante.
4L'albero del materiale utilizza un albero di 3′′ di espansione.
5- Controllo automatico a circuito chiuso.
6.dispositivo di rullo di pressatura per bobine di materiale controllato da una bombola d'aria.
7. Parametri:

Servomotore a rotazione. Potenza:7.5kw

intervallo di regolazione manuale orizzontale della bobina di materiale: ± 20 mm

Intervallo di tensione: 3-30 kg.

Prodotto Tag:

Luogo di origine:	Cina
Marca:	PRINTYOUNG
Certificazione:	CE
Numero di modello:	PRY-1300

Quantità di ordine minimo:	1 set
Prezzo:	USD 32000 Set
Imballaggi particolari:	Adotta imballaggi a prova di umidità e antiurto adatti al trasporto su strada a lunga distanza e a v
Tempi di consegna:	60 giorni di lavoro
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	10 set al mese

Larghezza massima del materiale della pellicola:	1300 mm	Larghezza dei rulli guida:	1350 MILLIMETRI
Velocità meccanica massima:	180 m/min	Velocità di lavoro massima:	20~160 metri/minuto
Intervallo di tensione:	3 ~ 30kg	Lunghezza totale del forno:	9000mm (diviso in 4 zone)
Temperatura massima del forno:	100 ℃	Metodo di essiccazione:	Riscaldamento elettrico Asciugatura ad aria calda
Alimentazione elettrica:	Trifase 380V,50Hz	Potenza di riscaldamento elettrico:	90KW
Evidenziare:	macchina automatica elettrica per la laminazione di film , Macchina per la laminazione a pellicola a controllo PLC , macchina per la laminazione di film ad alta produttività
