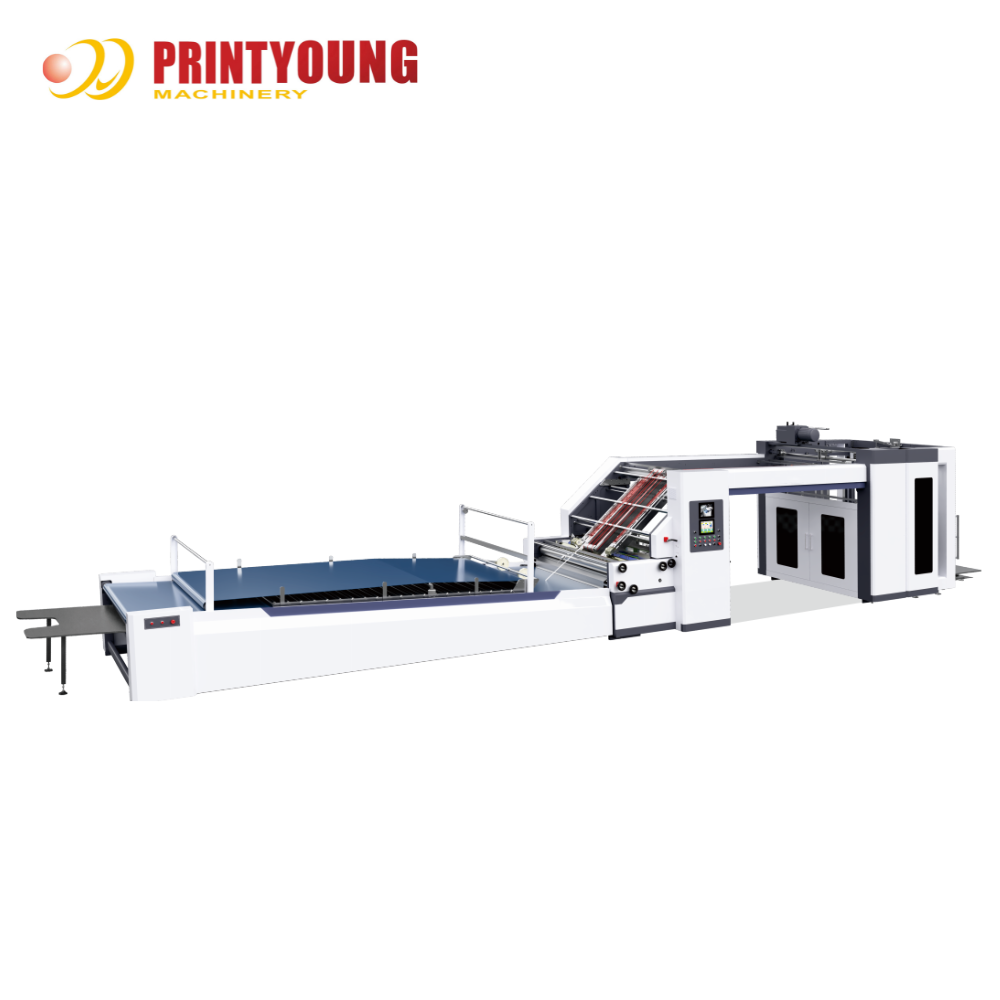

Macchina Laminatrice per Cartone Ondulato PRY-HG

Caratteristiche

Questa macchina adotta una combinazione perfetta di sistema di controllo del movimento e sistema di correzione servo, utilizzando più set di sensori fotoelettrici all'estremità del foglio per la posizione relativa, controllando l'azione di compensazione indipendente del servomotore su entrambi i lati del foglio superiore, posizionamento preciso del foglio superiore e inferiore. La macchina laminatrice servo offre i vantaggi di un funzionamento semplice, è sufficiente inserire le dimensioni del foglio per completare automaticamente la regolazione della macchina.

★ Regolazione automatica della larghezza quando si imposta la dimensione del foglio.
★ Regolazione automatica della quantità di colla e della pressione del rullo.
★ Velocità lineare massima 165 m/min.
★ Telaio in fusione da 40 mm.
★ Rullo jumbo da Φ165 mm per la trasmissione senza schizzi di colla.
★ Controllo di collegamento tramite 10 servomotori per l'intera macchina.
★ Alimentazione a flusso continuo per i fogli superiori.
★ Tecnologia di cuscinetti senza olio e senza manutenzione.
★ Trasmissione indipendente a velocità variabile per il rullo di incollaggio servo.
★ Il motore passo-passo controlla l'impostazione del formato, alta precisione.

Parametri Tecnici

Macchina Laminatrice per Cartone Ondulato PRY-1450HG
Modello	PRY-1450HG	PRY-1650HG
Dimensione Massima del Foglio	1450 * 1450 mm	1650 * 1650 mm
Dimensione Minima del Foglio	380 * 350 mm	380 * 350 mm
Spessore Foglio Superiore	120 ~ 500 g	120 ~ 500 g
Precisione Fronte e Retro	± 1 mm	± 1 mm
Peso	8500 kg	9000 kg
Velocità Massima	0 ~ 180 m/min	0 ~ 180 m/min
Consumo d'Aria	0,2 m³/min	0,2 m³/min
Dimensioni Complessive	15,5 * 2,4 * 2,4 m	15,7 * 2,6 * 2,4 m
Potenza Macchina	24 kw	26 kw
Carta Inferiore	Cartone ondulato A, B, C, E, F, G Cartone ondulato a quattro strati: AB/BB/BC/EE Carta patinata superiore a 300 g/m²

Configurazione

Meccanismo di Alimentazione Foglio Superiore

Dotato di alimentatore automatico dedicato ad alta velocità, sia il sollevamento della carta che l'ugello di alimentazione possono regolare liberamente l'angolo rispetto alla carta, per garantire che sia la carta spessa che quella sottile possano essere consegnate rapidamente e senza intoppi.

Alimentazione a bordo anteriore per l'alimentazione inferiore, adatta per la lavorazione di vari tipi di cartone ondulato, più utile quando il cartone ondulato è piegato.
(non è possibile lavorare cartone se si sceglie questo dispositivo)

Meccanismo di Alimentazione Foglio Inferiore (Opzionale)

Utilizza un sistema di controllo elettrico con servomotore importato, con nastro a ventosa Japan NITTA per invertire la potenza di aspirazione, può lavorare sia cartone ondulato che cartone superiore a 300 g/m².

Alimentazione Foglio Superiore

Tipo a flusso continuo (sovrapposto), garantendo che la carta non si blocchi durante la corsa ad alta velocità.

Posizionamento Laterale

Utilizza sfere di trascinamento laterale per il posizionamento del foglio superiore, facendolo passare sempre in una direzione, garantendo alta precisione nell'allineamento laterale.

Sistema di Regolazione Automatica della Larghezza

Quando viene inserita la dimensione della carta, il sistema della carta inferiore, l'alimentatore e le parti di trasporto della carta superiore si muovono automaticamente alla dimensione corrispondente.

Regolazione Automatica della Colla e della Pressione del Rullo

Quando viene inserita l'altezza del cartone ondulato, il gioco della colla e il gioco del rullo si muovono automaticamente alla posizione corrispondente, e i dati possono essere salvati. È possibile fare clic direttamente su "esegui" la prossima volta che si produce questo prodotto.

Monitoraggio Alimentatore

Gli operatori non devono recarsi frequentemente al reparto alimentatore per controllare il funzionamento dell'alimentatore, risparmiando manodopera.

Sistema di Posizionamento

Utilizza gruppi di sensori fotoelettrici per la posizione relativa in avanti del foglio inferiore, controlla il servomotore su entrambi i lati del foglio superiore, azione di compensazione indipendente, laminazione di precisione del foglio superiore e inferiore.

Parte di Trasmissione

Trasmissione a cinghia sincrona a doppio dente importata, dotata di un dispositivo di tensionamento per garantire la precisione della trasmissione, stabile, a basso rumore.

Rullo di Incollaggio

Rullo in acciaio inossidabile, non arrugginisce mai, dopo una rettifica di precisione, garantisce la minima quantità di colla distribuita uniformemente. Il rullo inferiore viene pulito da un rullo ad acqua. Il diametro è stato aumentato a Φ165 mm per garantire una corsa stabile ad alta velocità e senza schizzi di colla.

Sistema Elettrico

Progettato in conformità con i requisiti CE europei, garantisce stabilità della macchina, alta efficienza e basso tasso di guasto. Utilizza una combinazione di interfaccia uomo-macchina e PLC, visualizza tutte le informazioni, come avvisi, rilevamento errori, guasti e velocità operativa.

Sezione di Pre-accatastamento

Pre-accatastamento della carta in condizioni di non arresto, il foglio accatastato può anche essere spinto direttamente dal carrello elevatore; migliora l'efficienza. Il design speciale del telaio di pre-accatastamento della carta, fa risparmiare tempo e fatica.

Rilevamento Spessore Carta

Posizionare la carta qui e lo schermo visualizzerà il suo spessore. Dopo aver inserito questo spessore, la colla e la pressione possono essere regolate automaticamente.

Prodotto Tag:

Luogo di origine:	Cina
Marca:	PRINTYOUNG
Certificazione:	CE
Numero di modello:	PRY-1450HG, PRY-1650HG

Quantità di ordine minimo:	1 set
Prezzo:	USD 50000 ~ 55000 Set
Imballaggi particolari:	Adotta imballaggi a prova di umidità e antiurto adatti al trasporto su strada a lunga distanza e a v
Tempi di consegna:	45 giorni di lavoro
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	30 set al mese

Modello:	PRY-1450HG, PRY-1650HG	Max. dimensione del foglio:	1450 * 1450 mm, 1650 * 1650 mm
Min. dimensione del foglio:	380 * 350 mm	Spessore di carta superiore:	120 ~ 500 g
Precisione per la parte anteriore e posteriore:	± 1 millimetro	Peso:	8500 kg, 9000 kg
massimo velocità:	0 ~ 180 metri/min	Consumo d'aria:	0,2 m³/min
Evidenziare:	macchine di laminazione automatiche a servoflotta , laminatore di cartone a regolazione intelligente , Macchina di laminazione PRY-HG con garanzia
